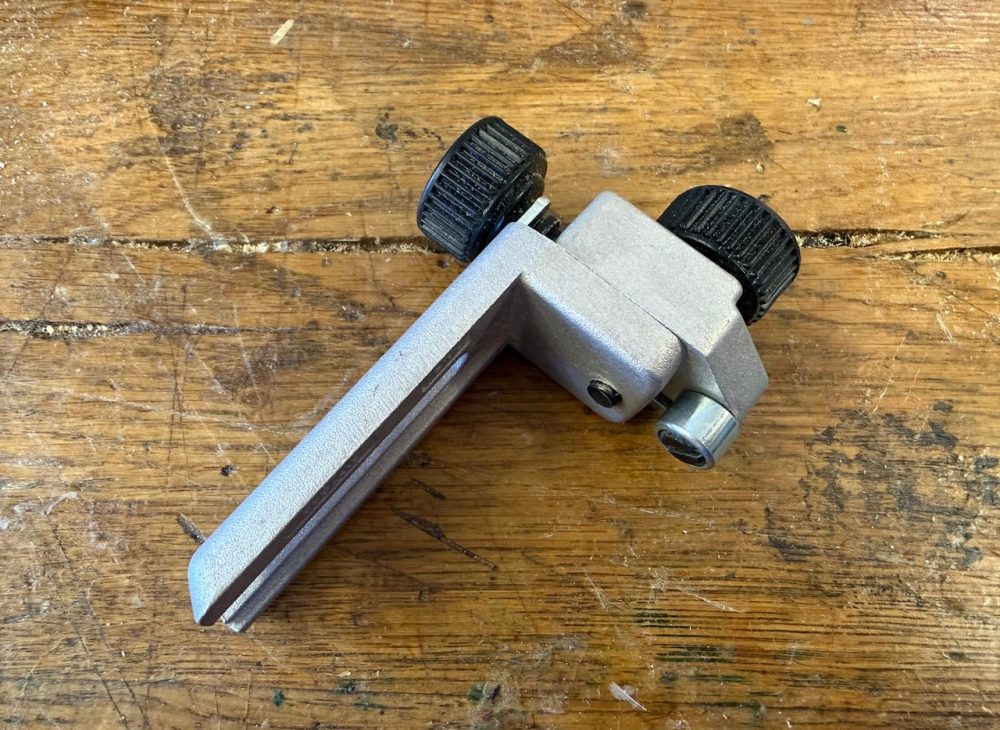

Jeder Besitzer einer Kantenfräse hat dieses Teil irgendwo in seiner Werkstatt herumliegen – aber kaum jemand benutzt es: Die Rollenführung! Dieses Zubehörteil ist bei praktisch allen Kantenfräsen in Lieferumfang enthalten, führt aber vielfach ein Schattendasein in der Werkstatt. Das will ich mit diesem Beitrag ändern
Wozu dient die Rollenführung?
Die Rollenführung ermöglicht es Dir, mit einfachen Nutfräsern eine Vielzahl von Fräsaufgaben zu bewältigen, für die ansonsten der Kauf eines speziellen Fräsers notwendig wäre. Wie das geht, zeige ich Dir im Folgenden.
Montage

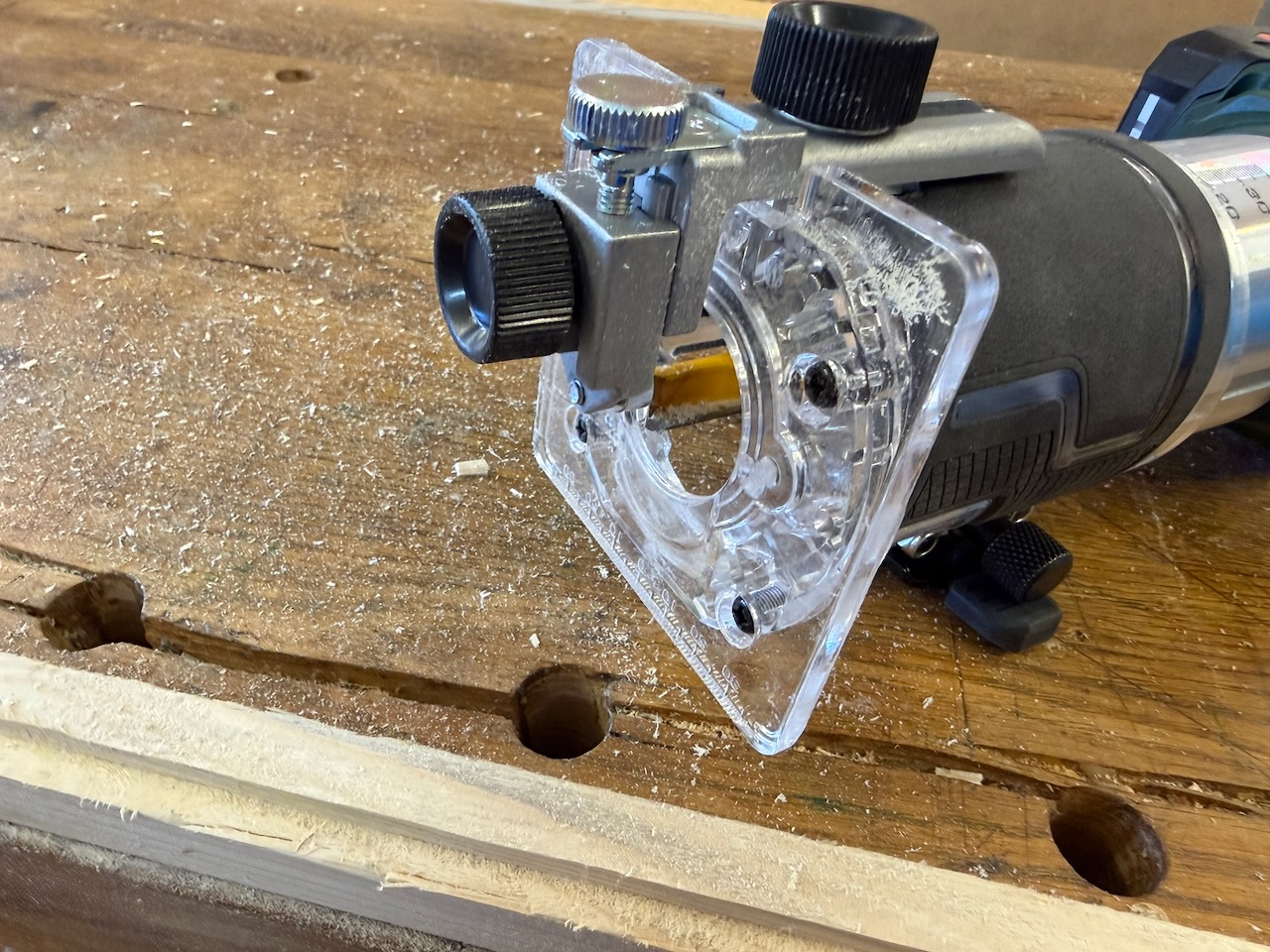

Die Rollenführung wird an der Rückseite des Fräskorbes montiert. Dort kann diese in der Höhe justiert und anschließend mit einer Klemmschraube fixiert werden.
Die weitere Einstellung erfolgt dann an der Rollenführung. Dort sind zwei Rändelschrauben – die horizontale Schraube dient zum Einstellen der Rollenposition, die unterere Schraube zum Fixeren der Rolle.
Die Verwendung einer vergrößerten Grundplatte ist zwar nicht zwingend erforderlich, erleichtert aber vielfach das saubere Führen der Oberfräse ganz erheblich.
Anwendungsbeispiel Falzfräsen
Der wohl häufigste Anwendungsfall ist der Einsatz der Rollenführung zum Fräsen eines Falzes. Die Herausforderung beim Falzfräsen ohne Frästisch ist die gewünschte Tiefe des Falzes zu bekommen. Dazu kann man sich einen Falzfräser kaufen, oder aber man kann sich hier unter Umständen mit einer Führungsschiene behelfen. Beides ist aber vergleichsweise aufwändig. Viel Einfacher geht es mit der Rollenführung.

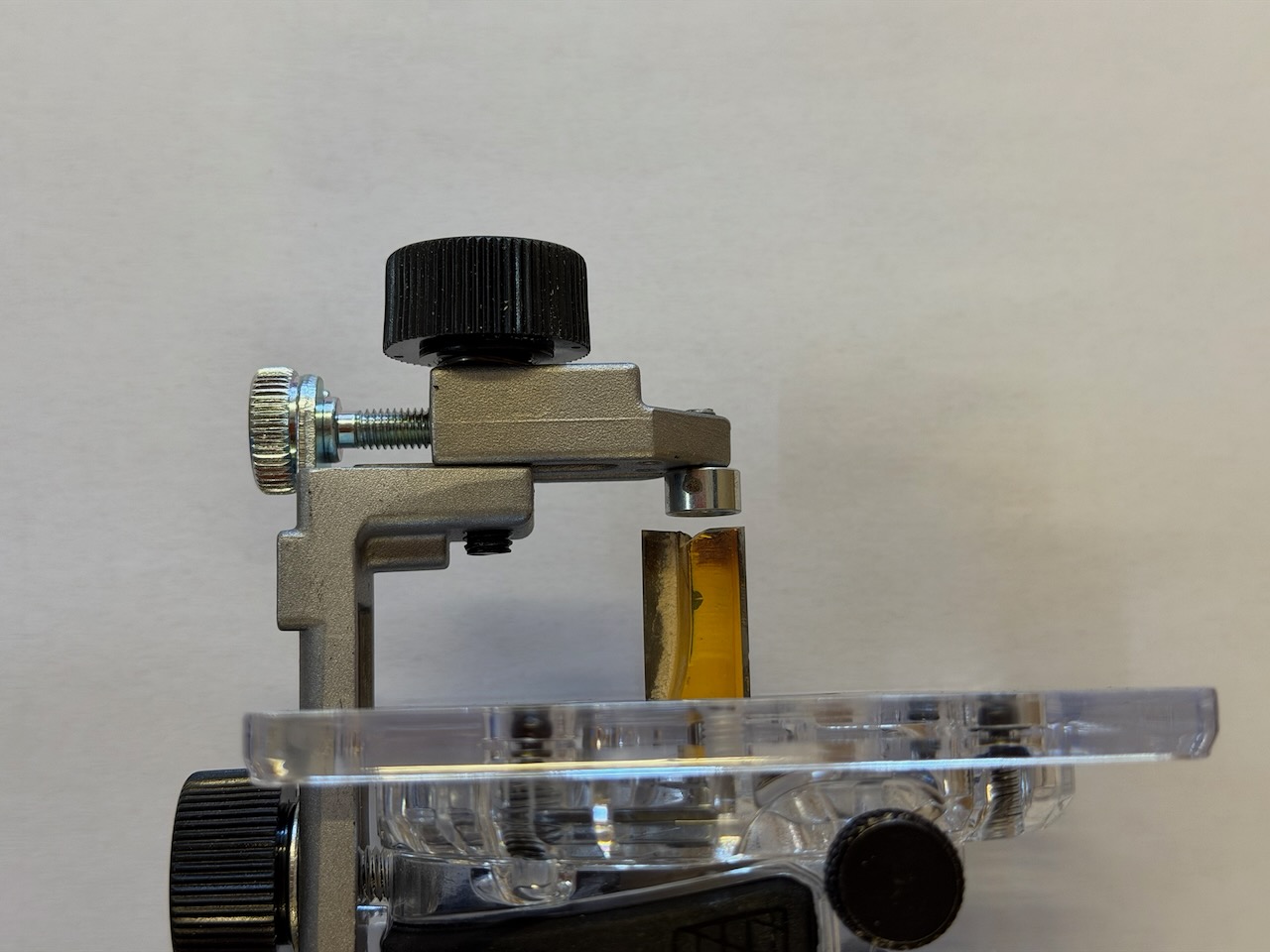

Die Distanz zwischen Schneidkante des Nutfräsers und der Rolle bestimmt die Tiefe des Falzes.

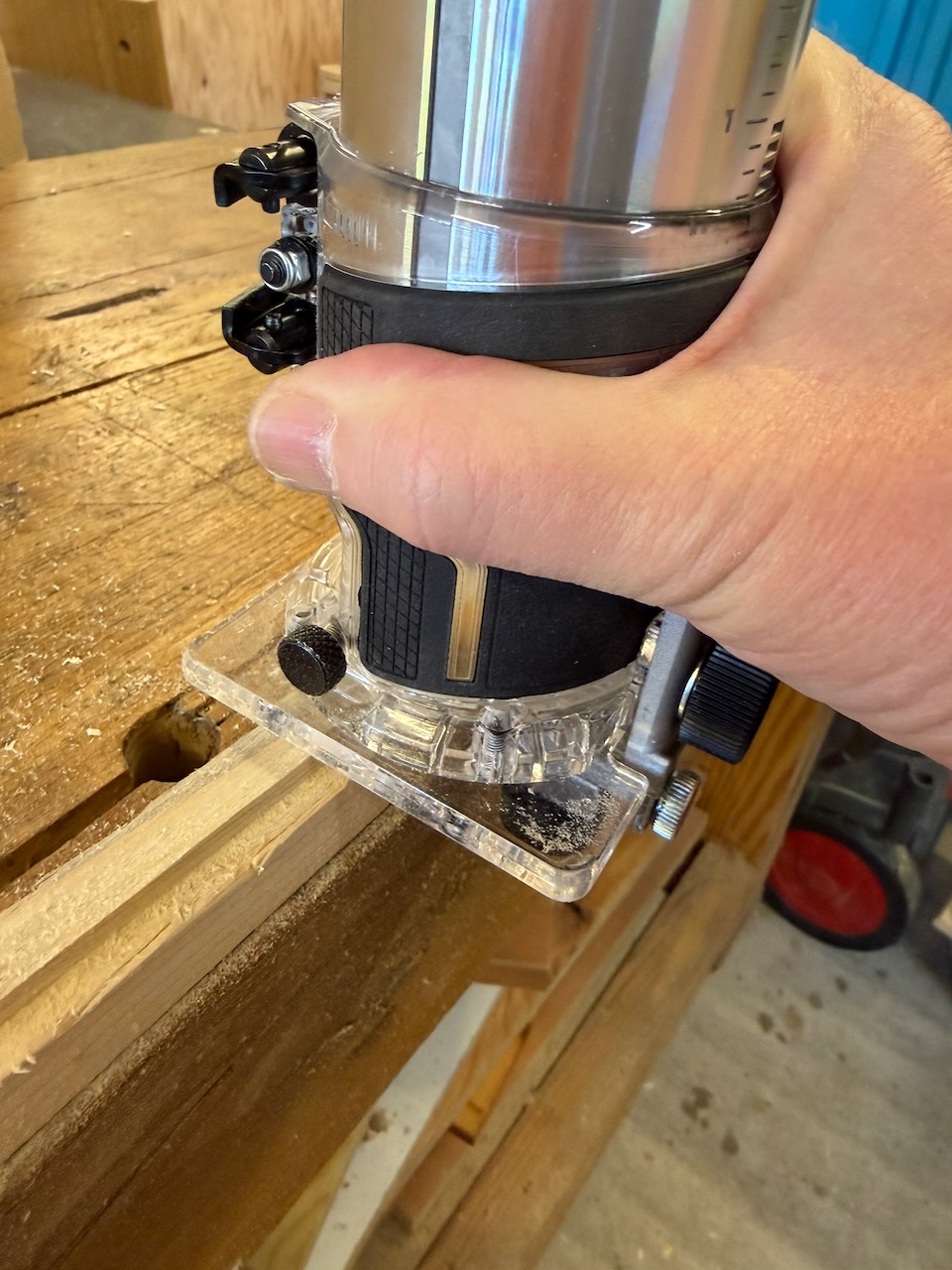

Beim Fräsen wird die Maschine angesetzt und ins Material bewegt, bis die Führungsrollen anliegt. Dann einfach die Fräsen weiterbewegen und der Falz wird gefräst.
Dabei ist es unkritisch, wenn die kleine Oberfräse beim Bewegen ein wenig nach rechts oder links verdreht wird. Die Tiefe des Falzes ändert sich dabei praktisch nicht, da der Drehpunkt der Rolle im Verhältnis zum Fräser bei einer leichten Drehung nur ganz wenig abweicht.

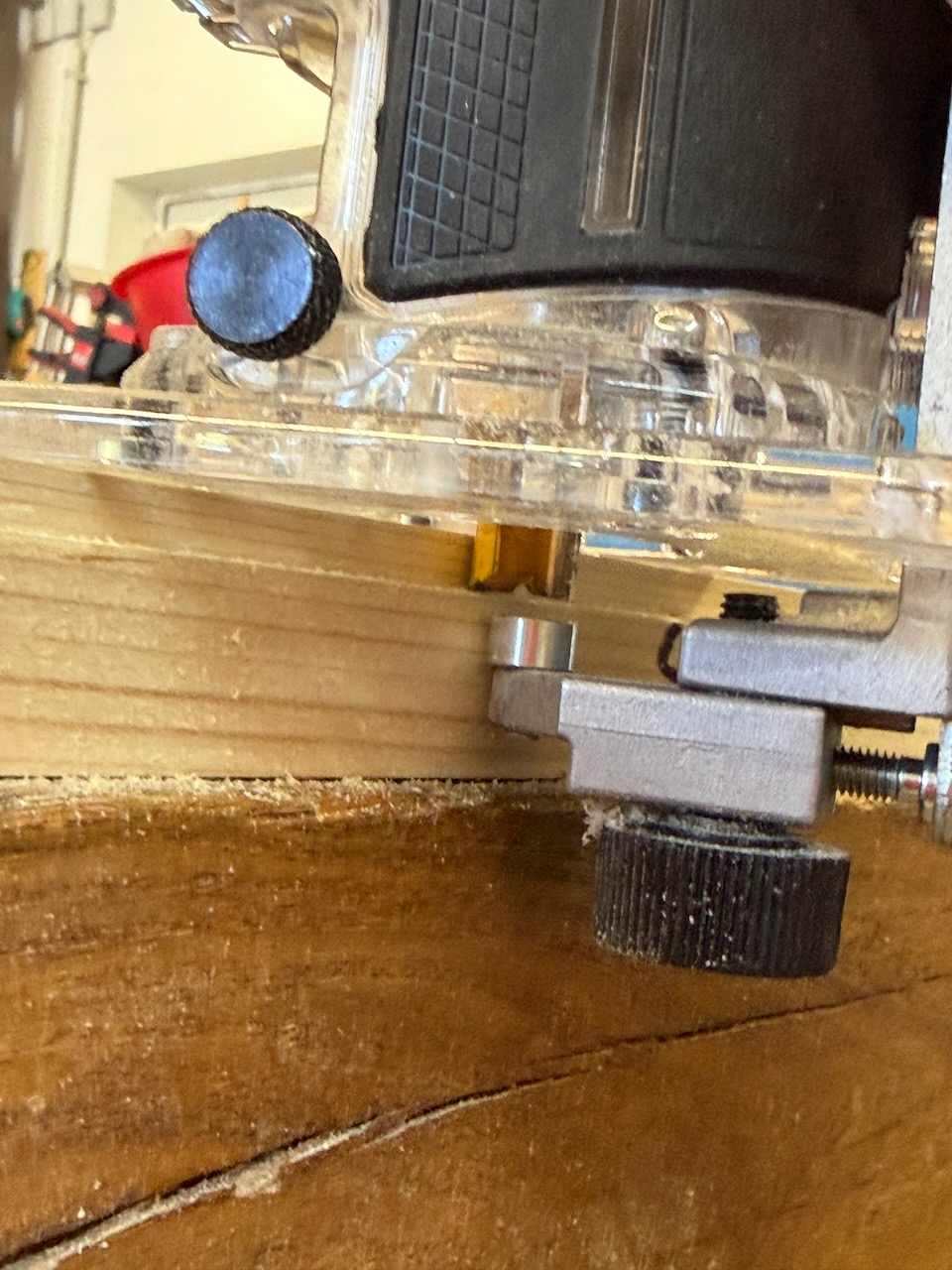

Hier ein Blick von unten auf die Rollenführung beim Falzfräsen. In diesem Beispiel kommt ein 12mm Fräser zum Einsatz.
Viel wichtiger für einen sauberen Falz ist es, dass man die Oberfräse ohne kippeln führt. Und das ist dann auch der Grund, warum ich hier zum Einsatz einer vergrößerten Grundplatte rate.
Anwendungsfall Bündigfräsen

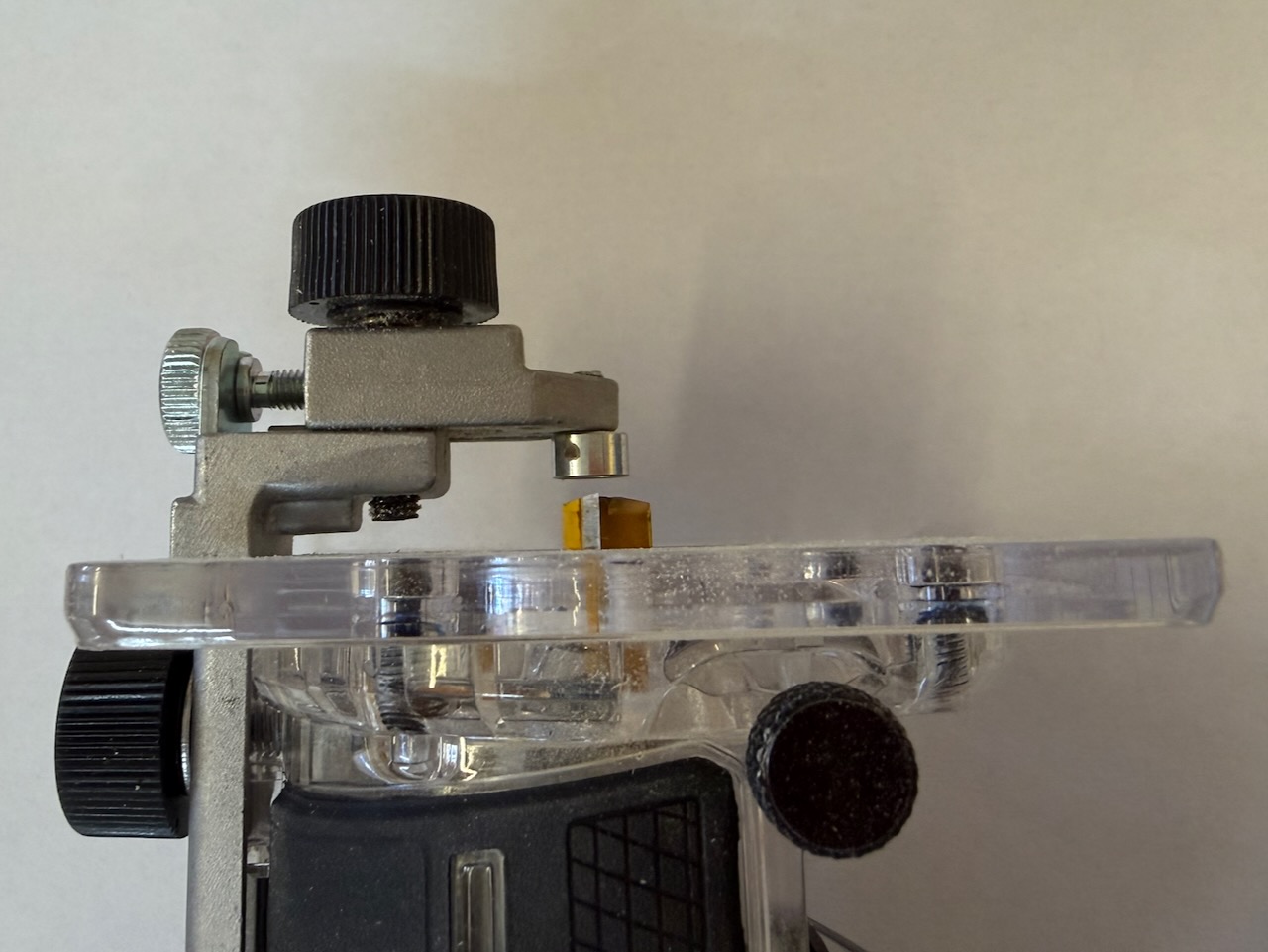

Das Bündigfräsen ist eigentlich mit dem Falzfräsen vergleichbar, nur dass hierbei Führungsrolle bündig mit dem Fräserprofil eingestellt wird. Die Einstellung erfordert ein wenig Sorgfalt, denn hier kommt es wirklich auf jedes Zehntel an, damit die Bündigfräsung auch wirklich glatt wird. Im Zweifelsfalle lieber die Rolle zum Fräserprofil etwas überstehen lassen, um sicherzustellen, dass nicht zuviel vom Werkstück abfräst wird.
Ich mache beim Einsatz der Rollenführung zum Bündigfräsen immer eine kleine Probefräsung ob alles passt.
Ansonsten gilt beim Bündigfräsen alles das, was auch beim Falzfräsen gesagt wurde.
Anwendungsfall kreatives Formfräsen

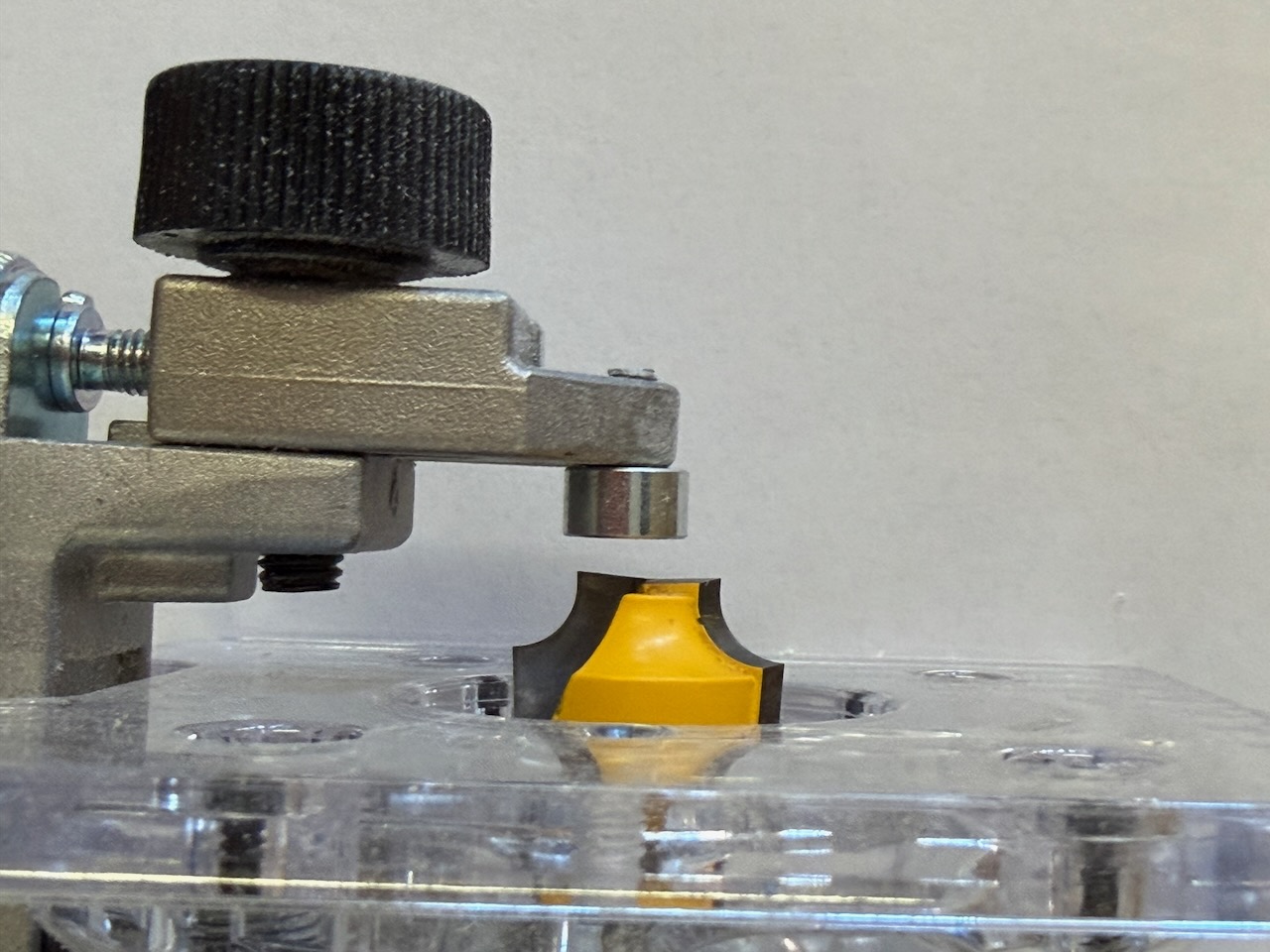

Man kann die Rollenführung aber auch kreativ einsetzen. So kann man beispielsweise diese dazu benutzen, einen Konturfräser nur teilweise eintauchen zu lassen. Auf diese Art und Weise lassen sich Profile in entsprechenden Abstufungen fräsen.
Mit ein bisschen Nachdenken finden sich hier eine Vielzahl von interessanten Anwendungsfällen.

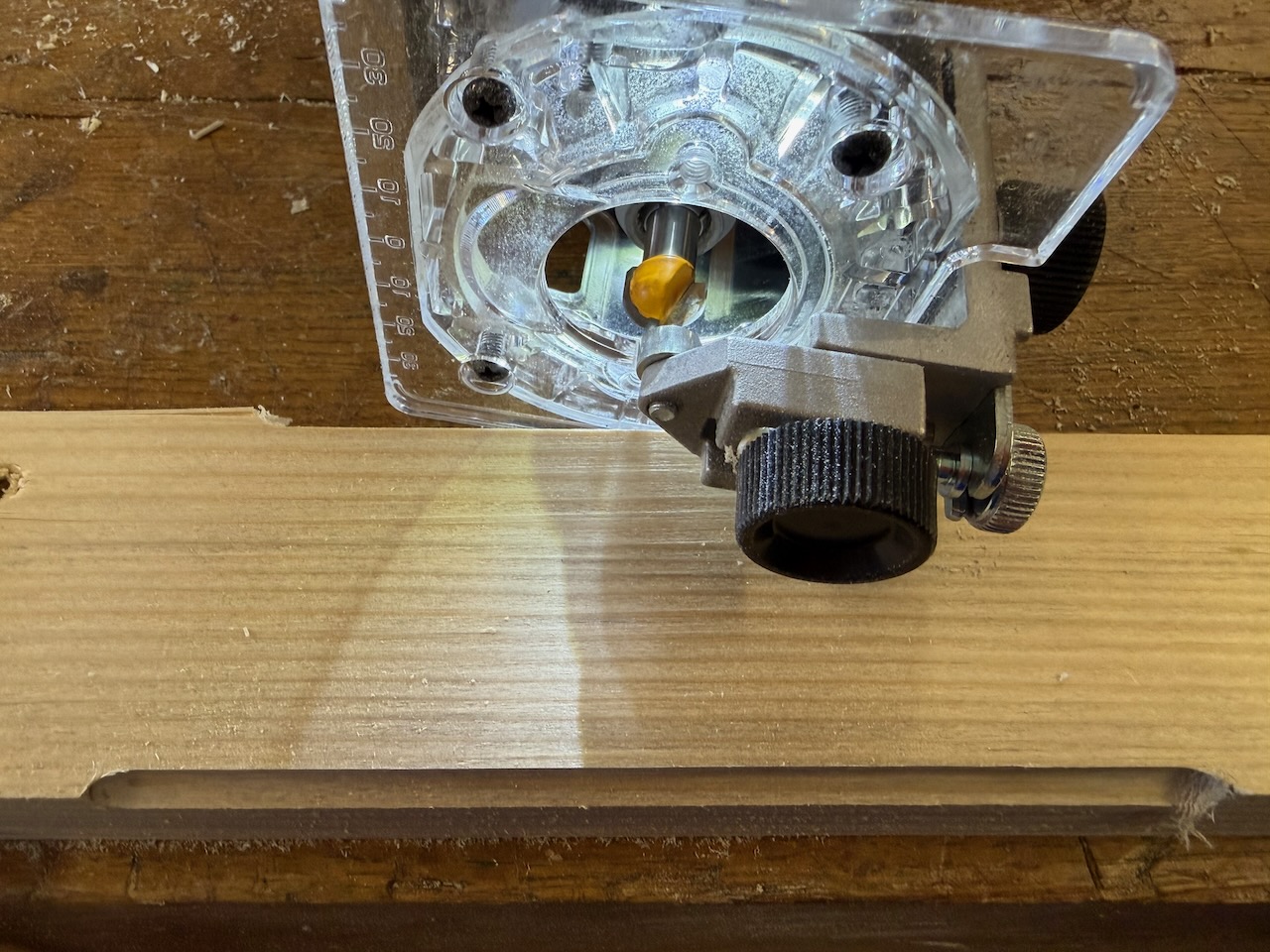

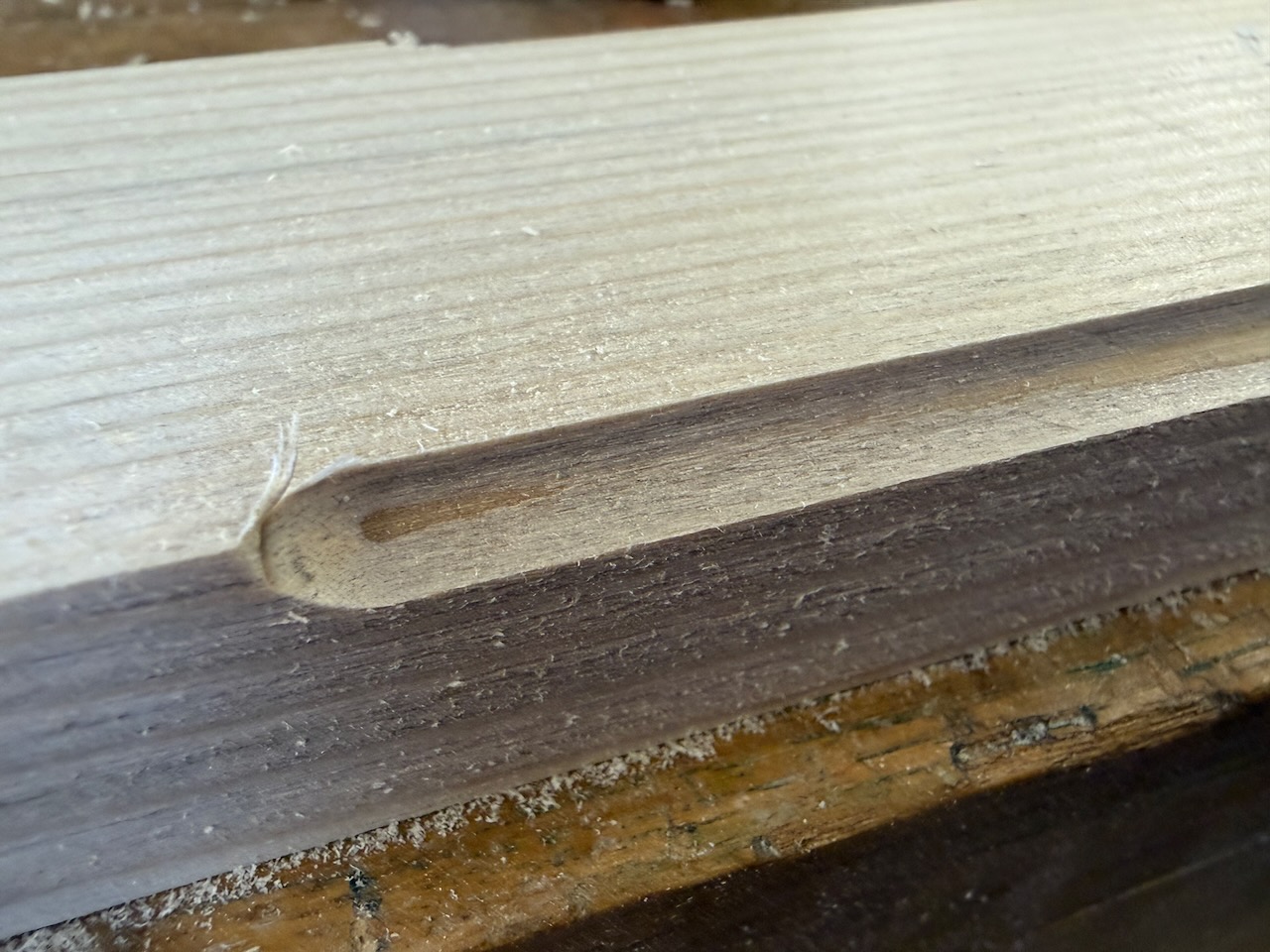

Ein anderes Beispiel ist das Fräsen von kleinen Hohlkehlen. Hier kam ein am Ende abgerundeter Fräser zum Einsatz, der nur zu etwas mehr als einem Drittel tief ins Material eintaucht.
Wer hat noch interessante Anwendungsbeispiele was man der Rollenführung an der Einhand-Fräse machen kann? Ich freue mich auf entsprechende Kommentare.
