Topflöcher bohren mit der China-Schablone

Für ein Möbel-Umbau-Projekt an einer Einbau-Küche mussten Topflöcher gebohrt werden und das möglichst exakt, d.h. vor allem senkrecht und ohne zu verrutschen. Daher habe ich mir eine entsprechende Bohrschablone online bestellt. Hier folgt mein Erfahrungsbericht mit dieser Schablone.

Von diesen 35mm Bohrschablonen gibt da ja eine unglaubliche Vielfalt bei AMAZON. Dabei gibt es diese in verschiedenen Preisstufen und auch in den verschiedensten Ausführungen. Ich habe mich dann für eine Schablone aus Aluminium mit integrierter Klemmung entschieden – Typ Fonson Tools JL-35-A1 Das ist nicht die billigste Option, aber das war eine bewußte Entscheidung, da die billigsten Angebote einfach auch keine passable Qualität sein können.

Die Lieferung erfolgt wie gewohnt innerhalb von wenigen Tagen. Alles ist gut verpackt, eine Bedienungsanleitung ist allerdings nicht enthalten.

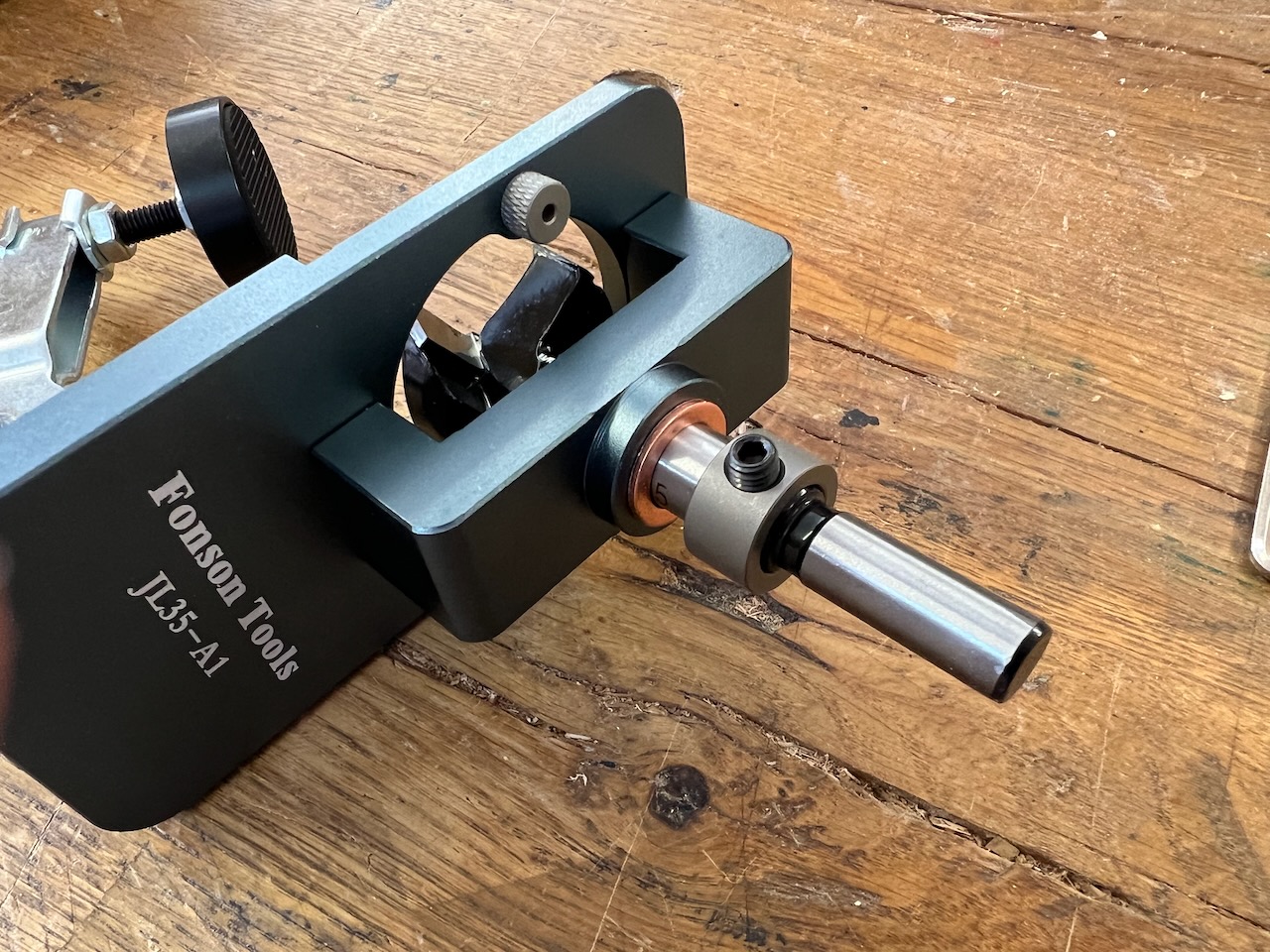

Der Inhalt des Paketes ist die vormontierte Bohrlehre und ein passender 35mm Forstnerbohrer in recht ordentlicher Qualität. Dann ein paar Blechwerkzeuge der Größe 10 und der Tiefenstop, eine Kupferscheibe zum reduzieren der Reibung und ein langer 2mm Bohrer für die Befestigungsbohrungen.

Was mir ab dieser Bohrschablone gefällt ist der Umstand, dass die Führung für den 35mm Bohrer entsprechend stabil und auch mit einem Kugellager versehen ist.

Die Montage ist einfach – der Bohrer wird durchgesteckt, die Kupferunterlegscheibe eingefädelt und dann der Tiefenstop montiert.

Um die Bohrschablone zu positionieren ist eine entsprechende Markierung vorhanden. Allerdings muss man zuvor die Hebelklemme auf die entsprechende Materialstärke der Tür einstellen, da ansonsten die Schablone nicht geklemmt werden kann.

Diese integrierte Klemmung hat aber in meinen Augen zwei große Vorteile: Man braucht keine zwei Hände, um die Bohrschablone zu positionieren und dadurch ist diese Bohrschablone auch sehr schmal, kann also auch bei beengten Platzverhältnissen zum Einsatz kommen.

Die Bohrschablone hat eine Anschlag, der einen Luftspalt von 4mm ergibt – das ist für eine Materialstärke der Tür von 18-21mm passend.

Danach wird die Bohrmaschine eingespannt und es kann gebohrt werden. Der mitgelieferte 35mm Forstnerbohrer war erstaunlich scharf und hat auch auf der beschichteten Möbeloberfläche gut gegriffen. Der Tiefenanschlag sorgt dafür dass man nicht zu tief in Material bohrt – in meinem Fall war nach 14mm der Anschlag erreicht – also genau die passende Tiefe für die von mir verwendeten HETTICH Topfscharniere.

Nach dem Bohren der 35mm Bohrung wird die Bohrmaschine entfernt und man kann mit einem langen 2mm Bohrer der ebenfalls im Paket enthalten ist, die Bohrungen für die Montageschrauben des Topfscharniers vorbohren.

Auch hier wieder eine gute Führung durch Bohrhülsen. Leider liegen diese Bohrungen aber außerhalb der deutschen Norm – sie passen für die von mir verwendeten HETTICH Topfscharniere nicht.

Ich habe daher beim weiteren Einsatz dieser Bohrschablone diese Funktion nicht mehr genutzt.

Die Montage der Topfscharniere erfolgte mit Senkkopfschrauben 4*17, die Löcher wurden mit einem 2mm Zentrierbohrer bei eingesetztem Scharnier vorgebohrt.

Mein vorläufiges Fazit:

Um die 35mm Topfscharnierlöcher exakt und ohne verrutschen zu bohren, hat sich diese Bohrschablone bewährt. Das gute Kugellager in der Vorrichtung sorgt dafür, dass alles leichtgängig und exakt läuft. Der mitgelieferte 35mm Bohrer ist schön scharf und bohrt gut. Über die Standzeit kann ich derzeit noch nichts sagen, aber es sollte jedem Anwender klar sein, dass hier mit einer eher niedrigen Drehzahl gebohrt werden muss.

Da diese Bohrschablone sehr schmal gebaut ist und auch eine integrierte Klemmung besitzt, ist diese gerade bei beengtenPlatzverhältnissen gut einzusetzen.

Ein kleiner Wermutstropfen ist der Umstand, dass die Befestigungsbohrungen für meine HETTICH Topfscharniere nicht passen. Da muss dann eben mit einem Zentrierbohrer bei eingesetztem Scharnier gearbeitet werden.
