Bauplan zum Minifrästisch [UPDATE]

Der im September 2020 vorgestellte Minifrästisch für die kleinen Makita-Fräsen hat inzwischen etliche Nachbauer gefunden. Dabei wurde der Wunsch nach einem Bauplan geäußert. Daher haben wir uns hingesetzt und einen solchen gezeichnet, den es jetzt hier zum Download gibt.

Bauplan Minifrästisch

Ergänzend zum Baubericht des Minifrästisch haben wir hier einen Bauplan gezeichnet. Er enthält alle Bauteile mit Bemaßung und sollte damit alle Fragen zum Unterbau beantworten.

UPDATE 15-5-2021: Aktualisierte Fassung – jetzt mit Bemaßung des Anschlags

DOWNLOAD Plan Minifrästisch

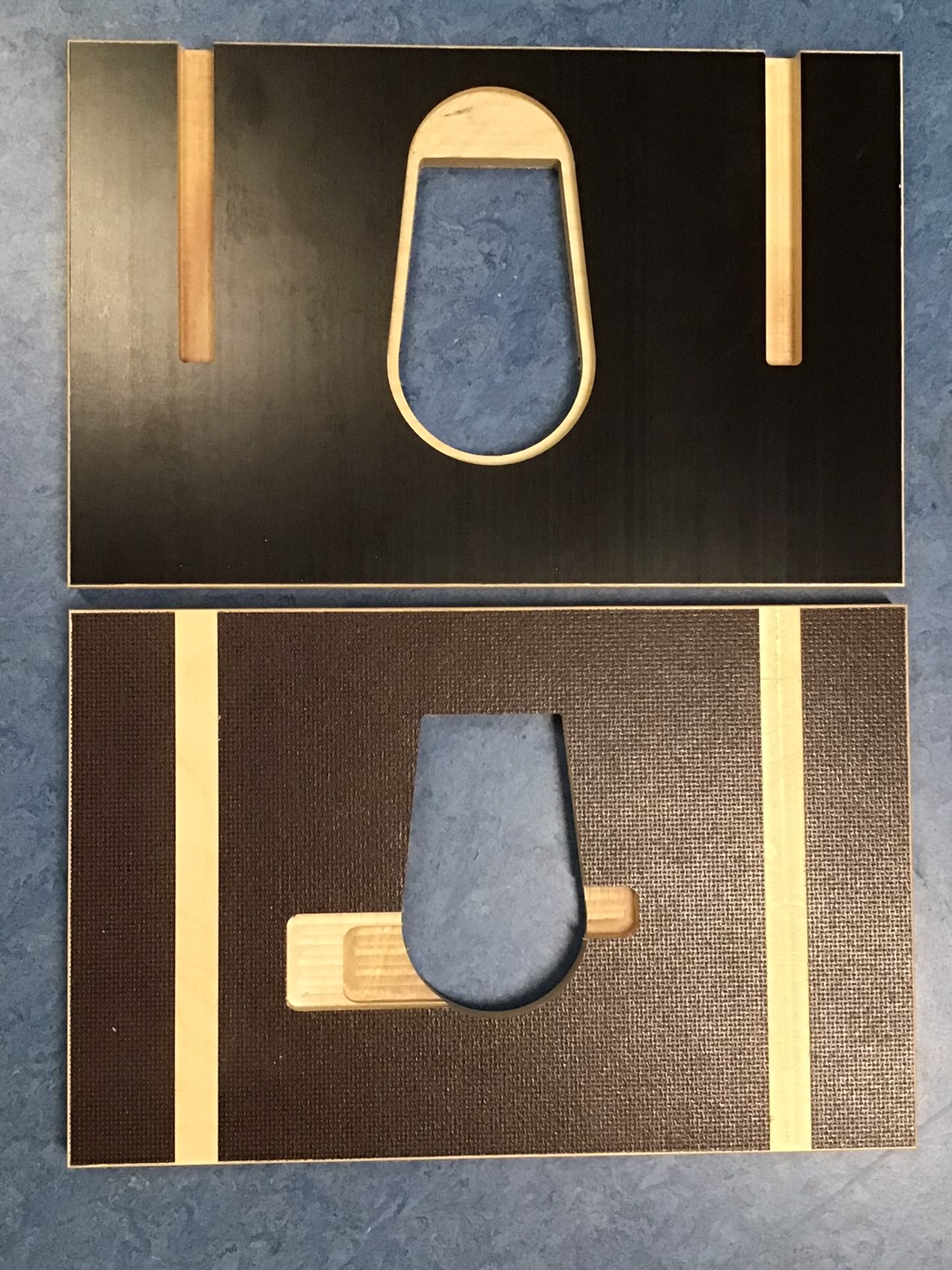

Die Minifrästischplatte gibt es fix-und-fertig CNC gefräst bei uns im Shop. Sie ist beidseitig bearbeitet und für die Montage der Absaugung vorbereitet.

Die anderen Teile für den Unterbau bieten wir aber nicht an. Dies zu einem weil die Teile sehr einfach aus einem 26cm breiten Streifen 18mm Multiplex zugesägt werden können, zum anderen weil das auch unsere logistischen Möglichkeiten übersteigt.

Stückliste Minifrästisch

Für den Bau des Minifrästisch wird neben der oben gezeigten Tischplatte das folgende Material benötigt:

2 Stück    Multiplexplatte 18mm           26*26 cm               (Seitenteile)
1 Stück    Multiplexplatte 18mm           26*40 cm               (Bodenplatte)
1 Stück    Multiplexplatte 18mm           26*15cm                 (Rückwandplatte)
2 Stück    Multiplexplatte 15mm           6*40cm                   (Fräsanschlag)
2 Stück    C-Profilschiene M8                 15cm lang              (150x17x11mm)
2 Stück    Sechskantschraube M8*50
2 Stück    Unterlegscheibe M8
2 Stück    Flügelmutter M8
24 Stück  Senkkopfschraube SPAX 4*40mm o.ä.

Optional: UHUplus Endfest 300 2-Kompontenkleber zum Einkleben der C-Profilschienen, wenn diese nicht geschraubt werden sollen.

Stand: 15-4-2023

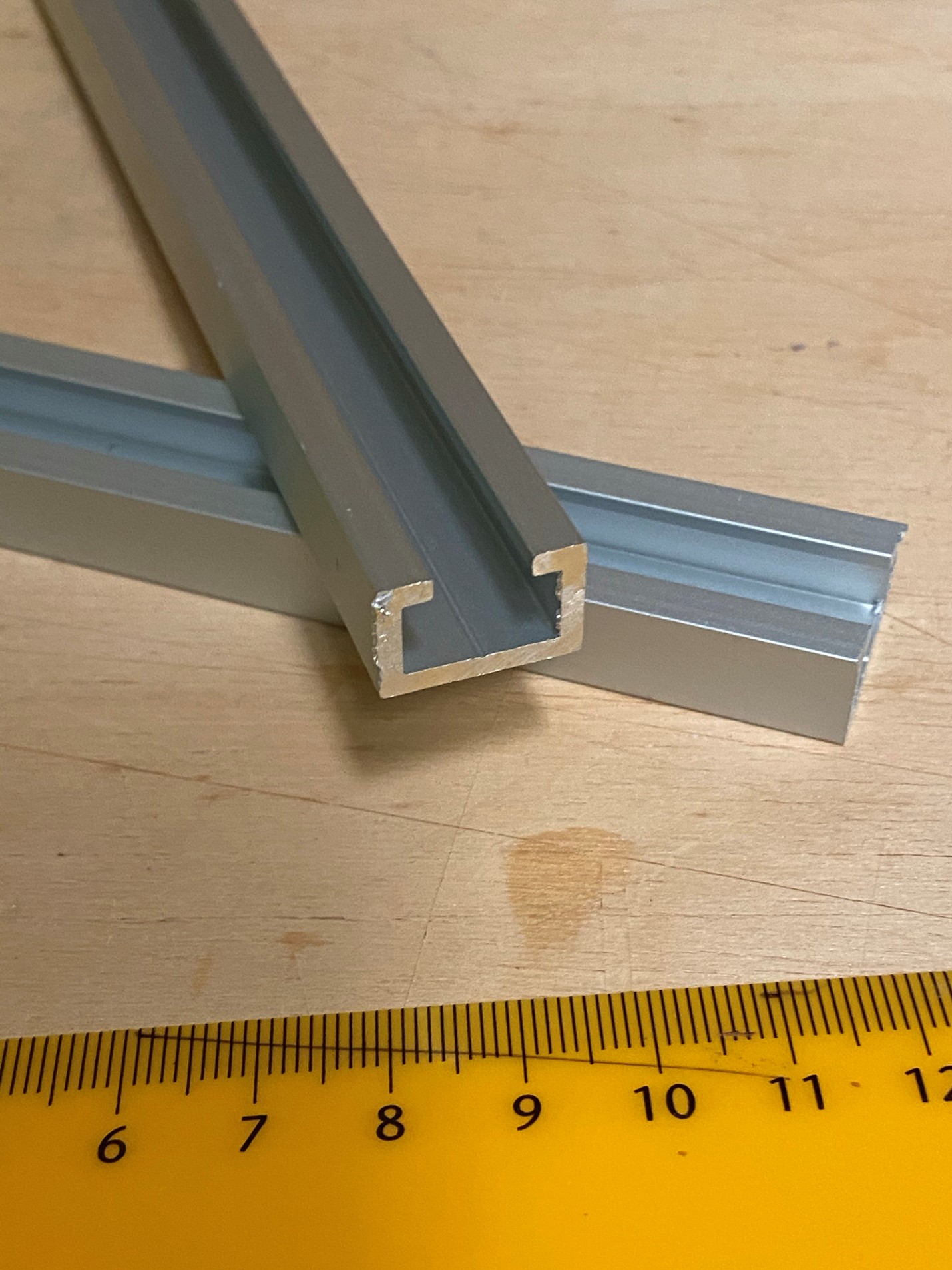

Montage der 17mm C-Profilschienen

Ich hatte in meinem Baubericht die C-Profilschienen ja noch mit kleinen Schrauben von oben in die Nuten der Frästischplatte geschraubt. Bei zwei weiteren Nachbauten haben wir aber die C-Profilschienen mit UHU-plus endfest 2-Komponentenkleber eingeklebt. Das hat sich definitiv als die bessere Variante erwiesen, da die Profilschine im Inneren glatt bleibt und die M8 Schraubenköpfe dann einfach besser gleiten.

Update: Auf vielfache Nachfrage haben wir jetzt auch diese 17mm C-Profilschienen mit in unser Angebot aufgenommen. Gerade die Beschaffung einer einzelnen Schiene ist doch nicht immer so ganz einfach. Die Einzelheiten dazu findet man ebenfalls auf unserer Shopseite.

Es handelt sich dabei um eine hochwertige eloxierte Variante dieser C-Profilschienen. Diese haben gegenüber den normalen Aluprofilen den Vorteil dass die M8-Schrauben darin viel besser gleiten. Damit ist der Anschlag auch viel leichter zu verstellen. Voraussetzung ist natürlich dass die Profilschienen sauber montiert sind, was aber dank der vorgefrästen Nuten in der Minifrästischplatte kein Problem ist.

UPDATE 2022

Die Minifrästischplatte wurde inzwischen verbessert und überarbeitet. Mehr dazu hier: https://www.holzundleim.de/2022/09/minifraestischplatte2022-neue-version-mit-optimierungen/
