Staubsauger – Schläuche & Anschlüsse

Auf Wunsch von einigen Lesern meines Blogs beschreibe ich hier die Schläuche und Anschlüsse für Staubsauger die ich für meine Maschinen benutze.

Auch ein paar meiner selbstgebauten Adapter stelle ich hier vor.

Festool Doppelschlauch

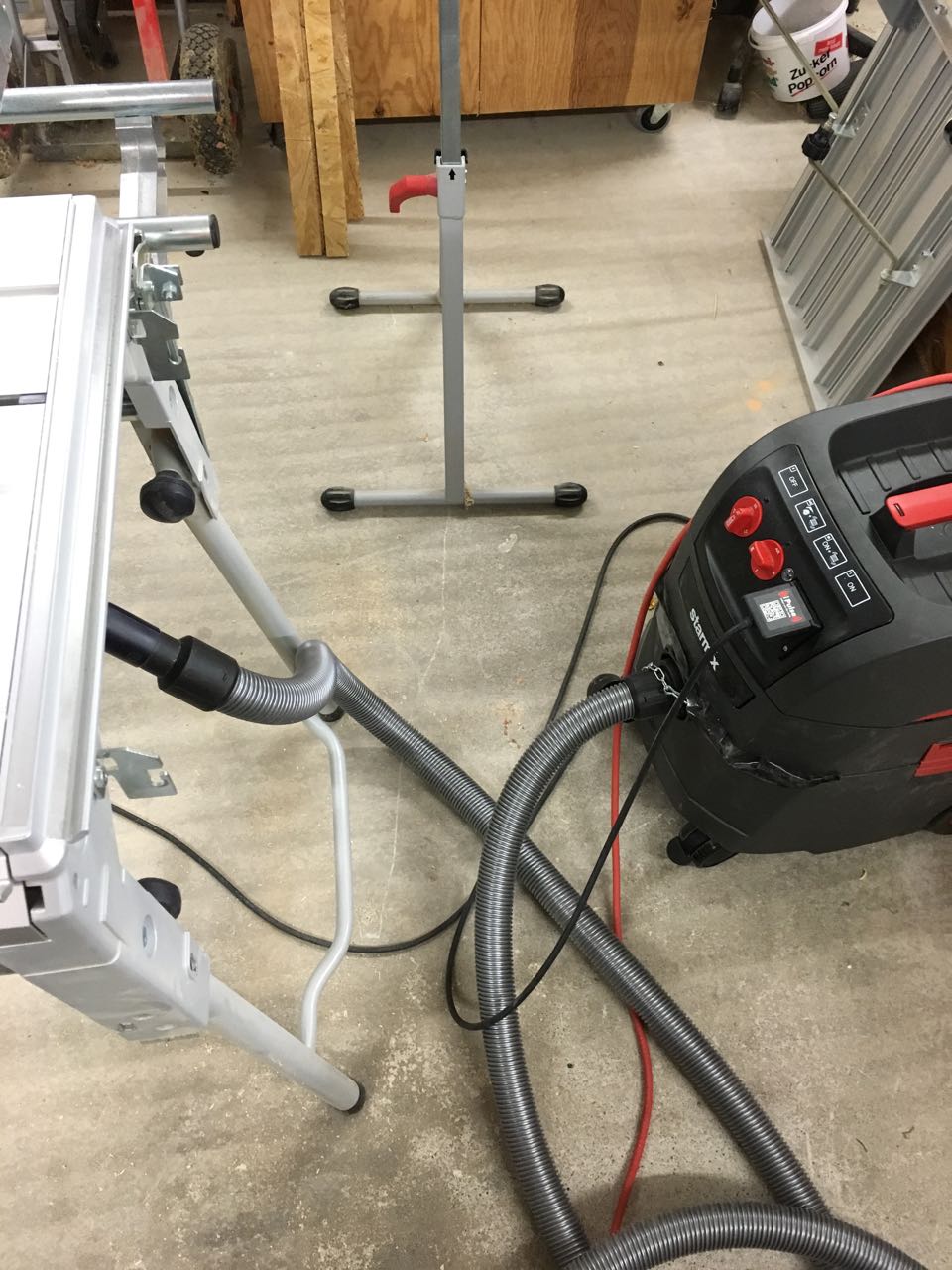

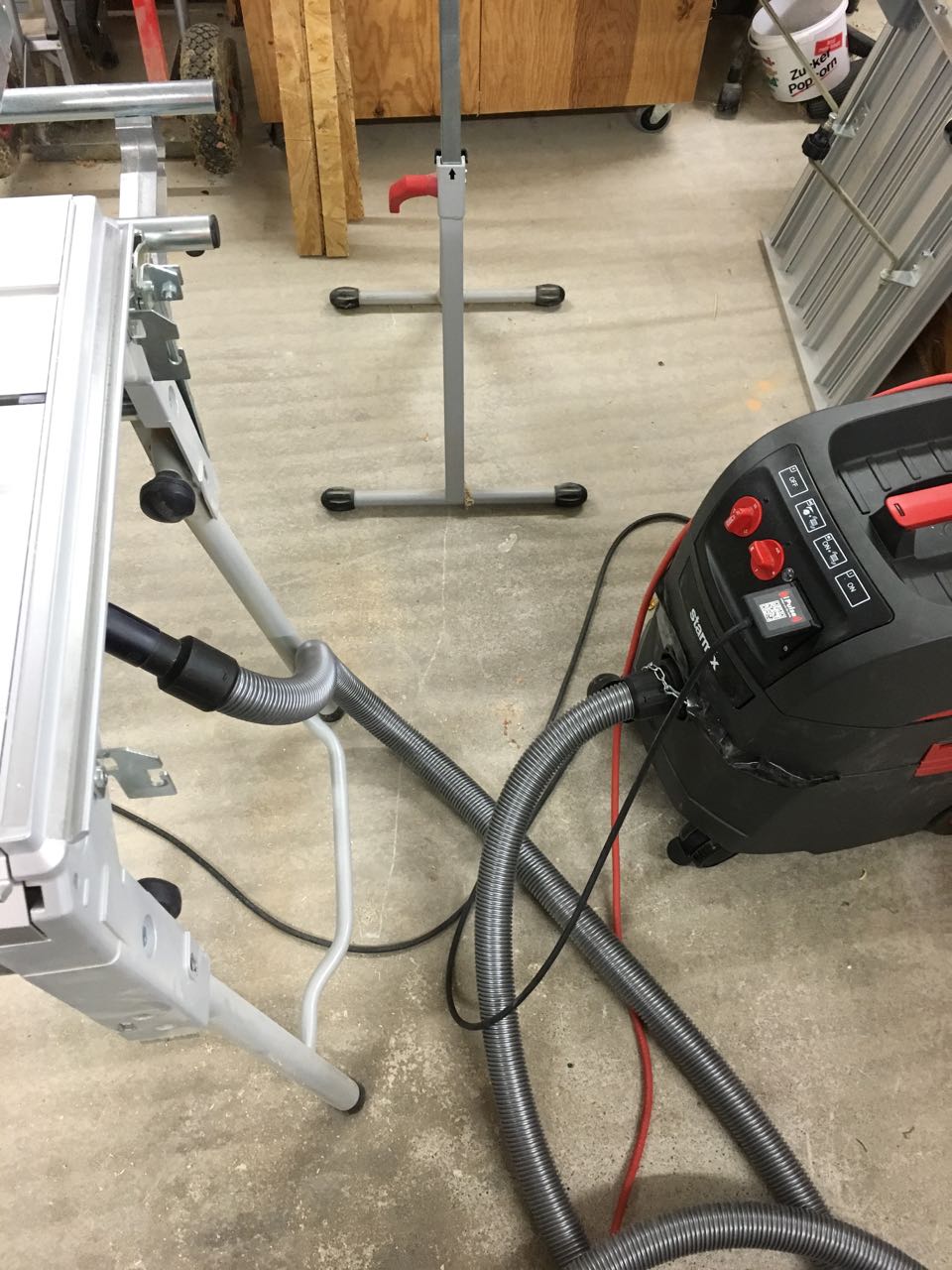

Bei der Festool CS-70 Tischkreissäge ist ein Staubsagerschlauch mit Y-Stück im Lieferumfang. Diesen Schlauch kann man auch als Ersatzteil kaufen und dann für andere Maschinen benutzen. Manfred hat mich um die Maße der Flansche gebeten, da er überlegt diesen Schlauch für seinen  Frästisch benutzen, um oben und unten gleichzeitig absaugen zu können.

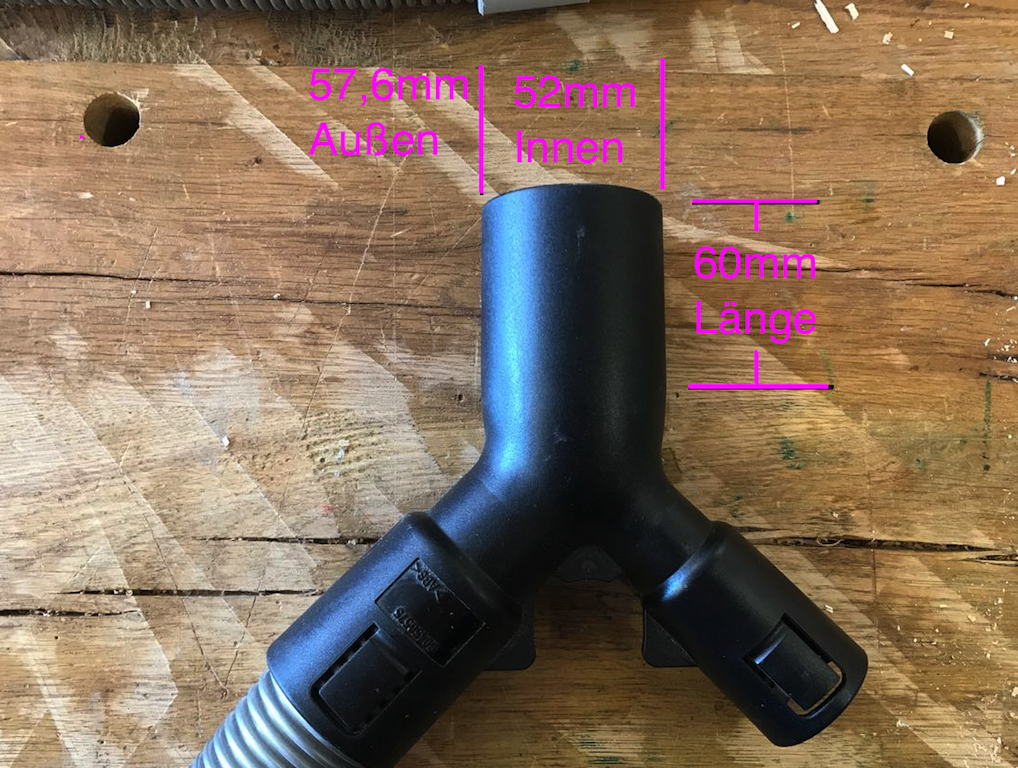

Der Festool Schlauch hat ein Y-Stück, das in den Staubsauger gesteckt wird. Der Hauptanschluß hat einen Außendurchmesser von 57,6 und einen Innendurchmesser von 52mm. Er lässt sich somit auch an die Staubsauger von Starmix problemlos anschließen.

Die beiden Abgänge sind so gestaltet, dass man dort die beiden Schläuche direkt hineindrehen kann. Der kleine Schlauch hat dabei einen äußeren Durchmesser von 34mm, der große Schlauch hat 46 mm äußeren Durchmesser.

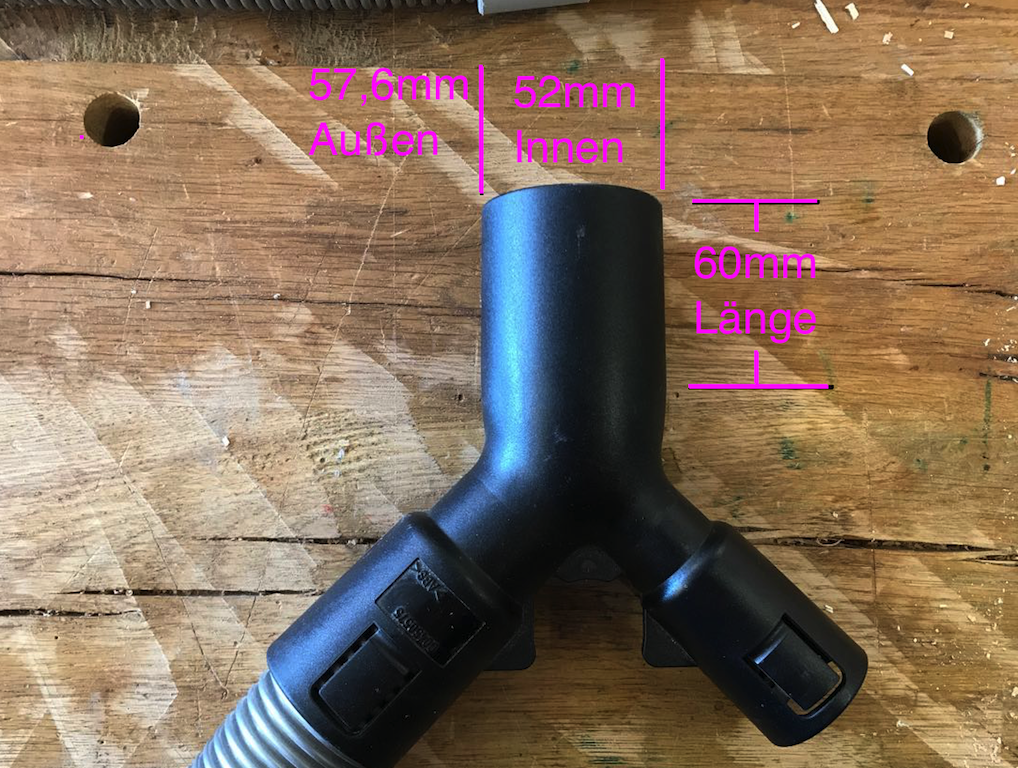

Die Maße der Anschlüsse sind auf den nachfolgenden Bild:

Dieser Y-Flansch kann auch als Ersatzlteil mit der Nummer 450575 bei Festool bestellt werden.

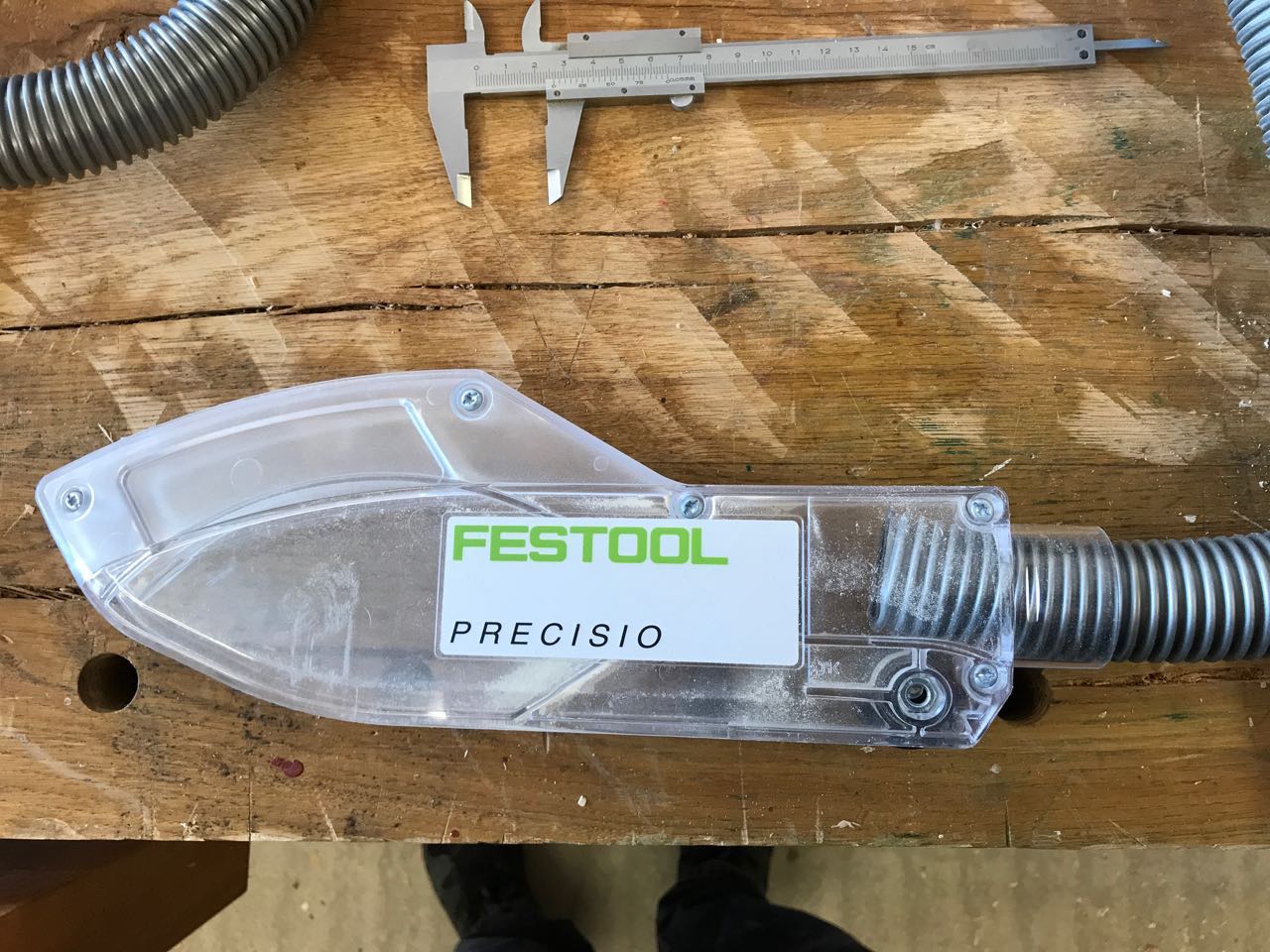

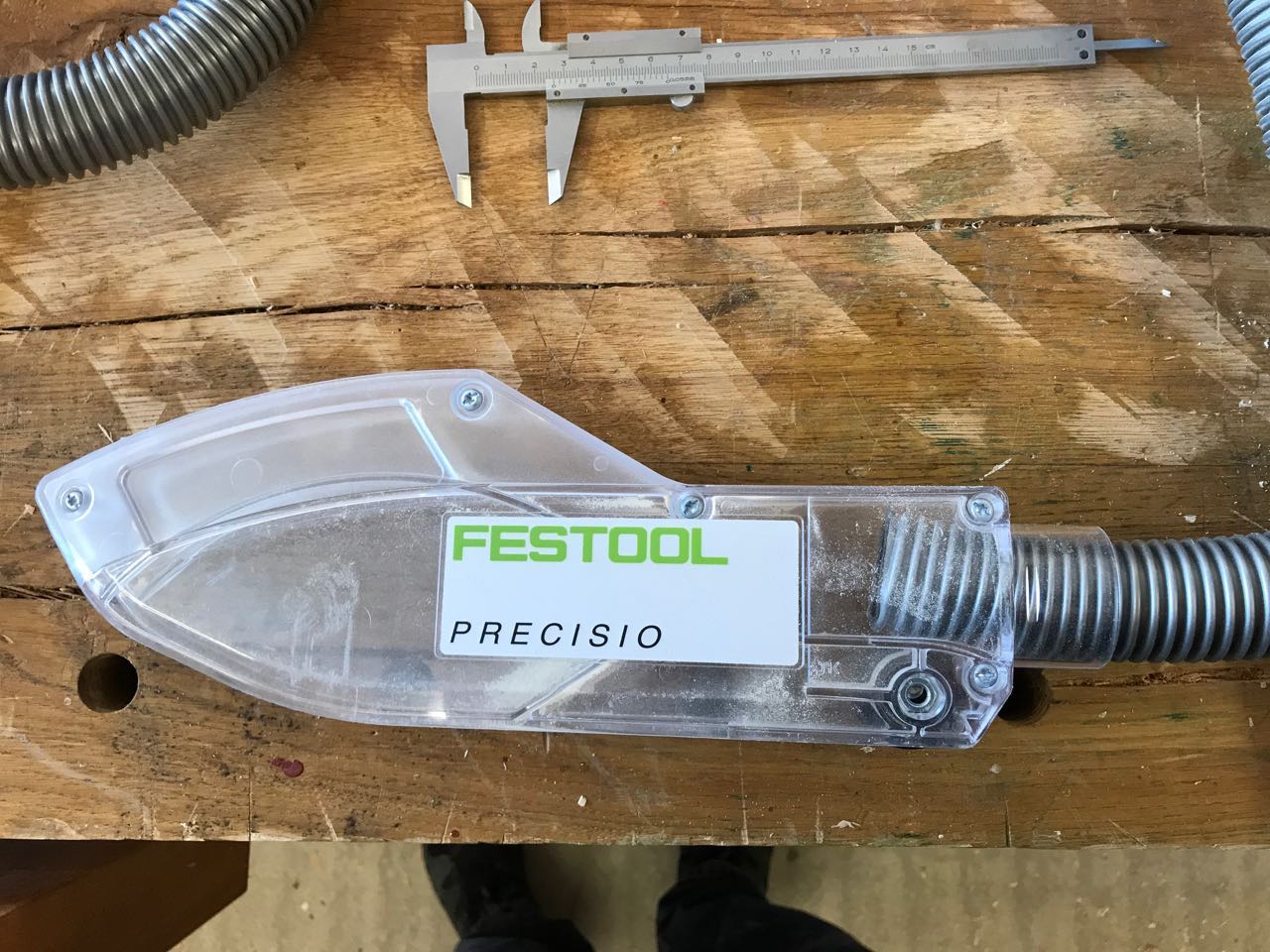

Der kleine 34mm-Schlauch ist 3m lang und dieser wird am anderen Ende direkt in die Schutzhaube (Sägeblattabdeckung) der CS70 geschraubt.

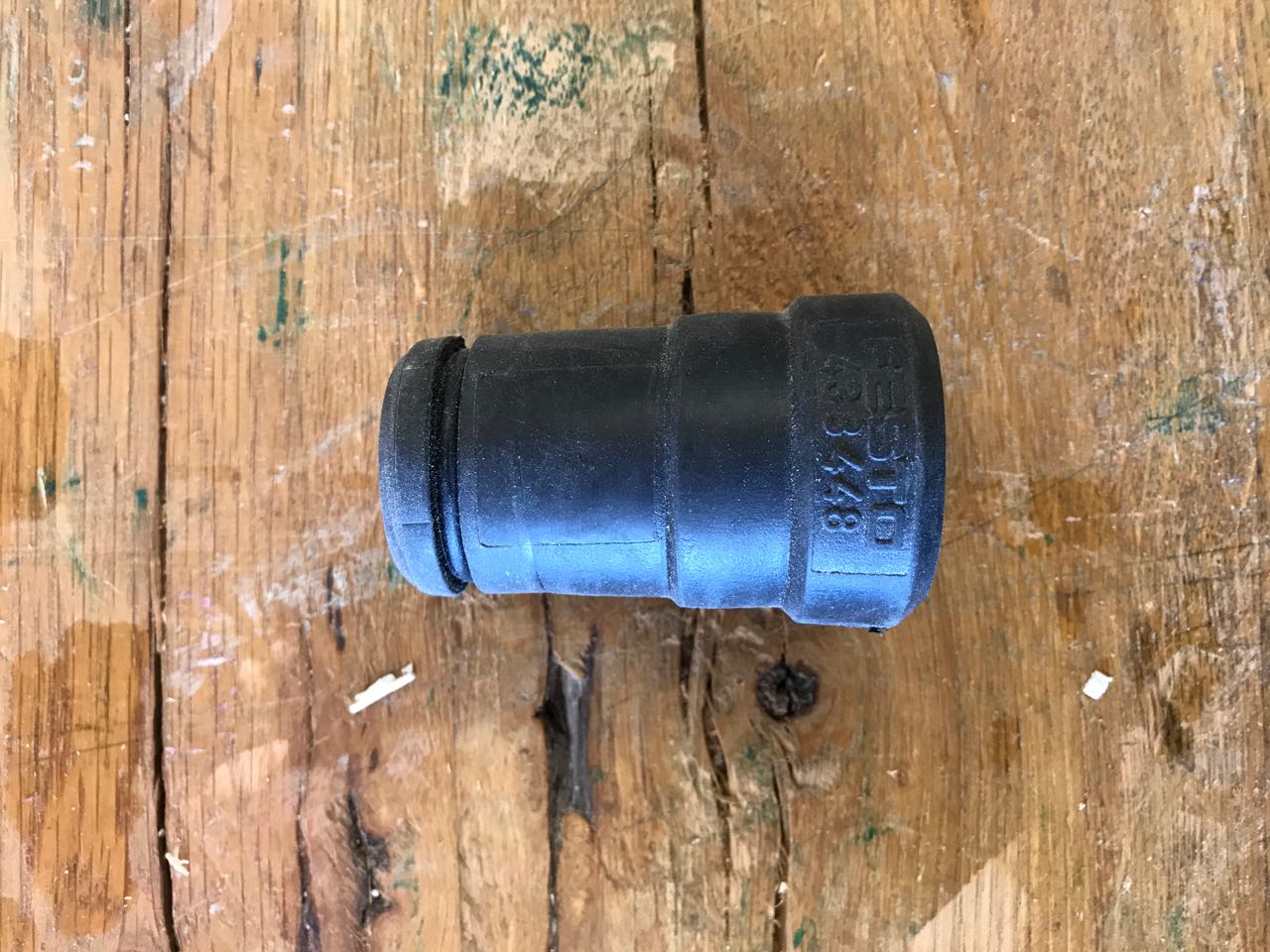

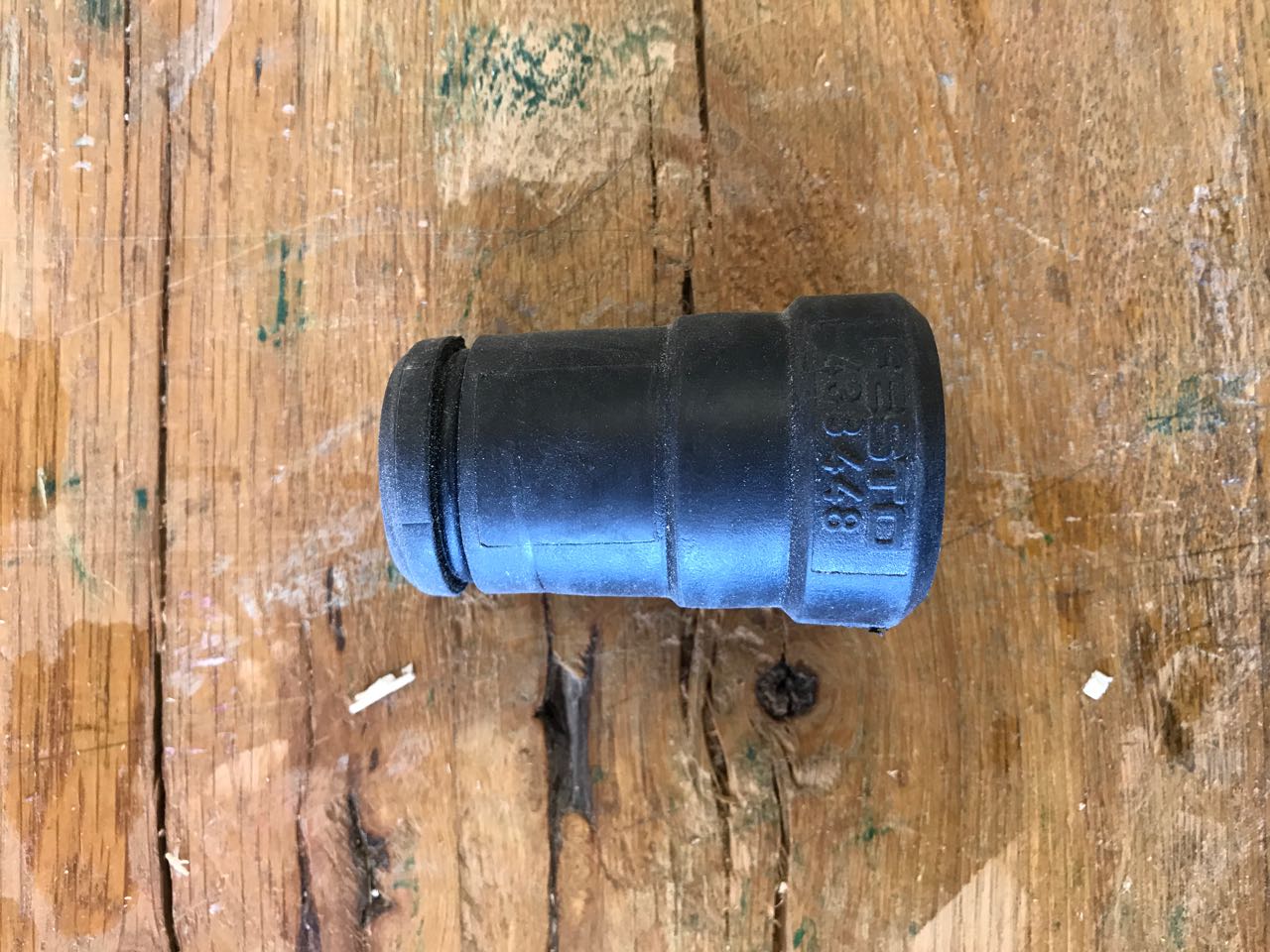

Wenn man hier eine andere Maschine anschließen möchte, empfiehlt es sich eine Gummimuffe zu montieren. Es gibt diese alleine als Ersatzteil unter der Festool Nummer 438448.

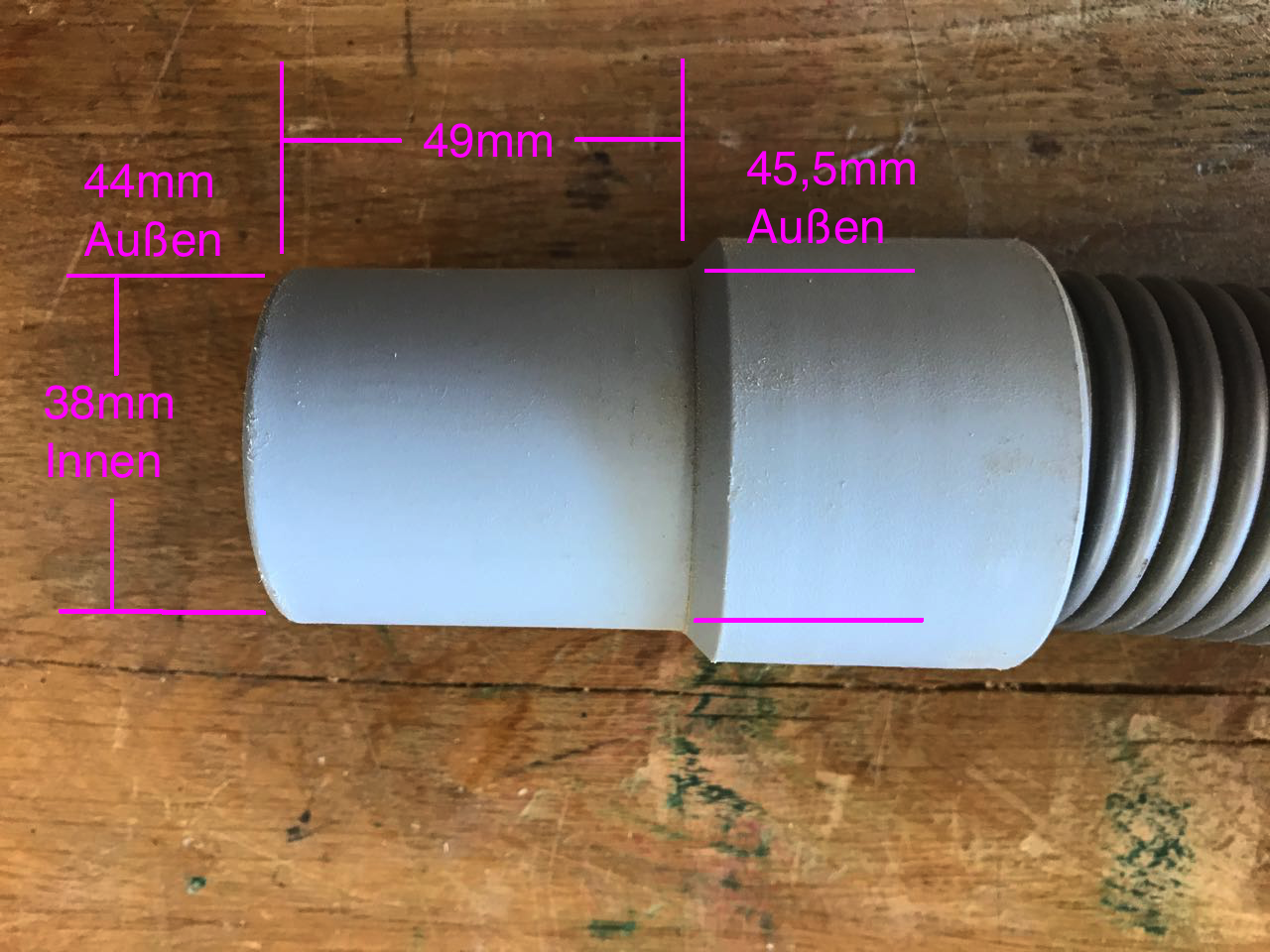

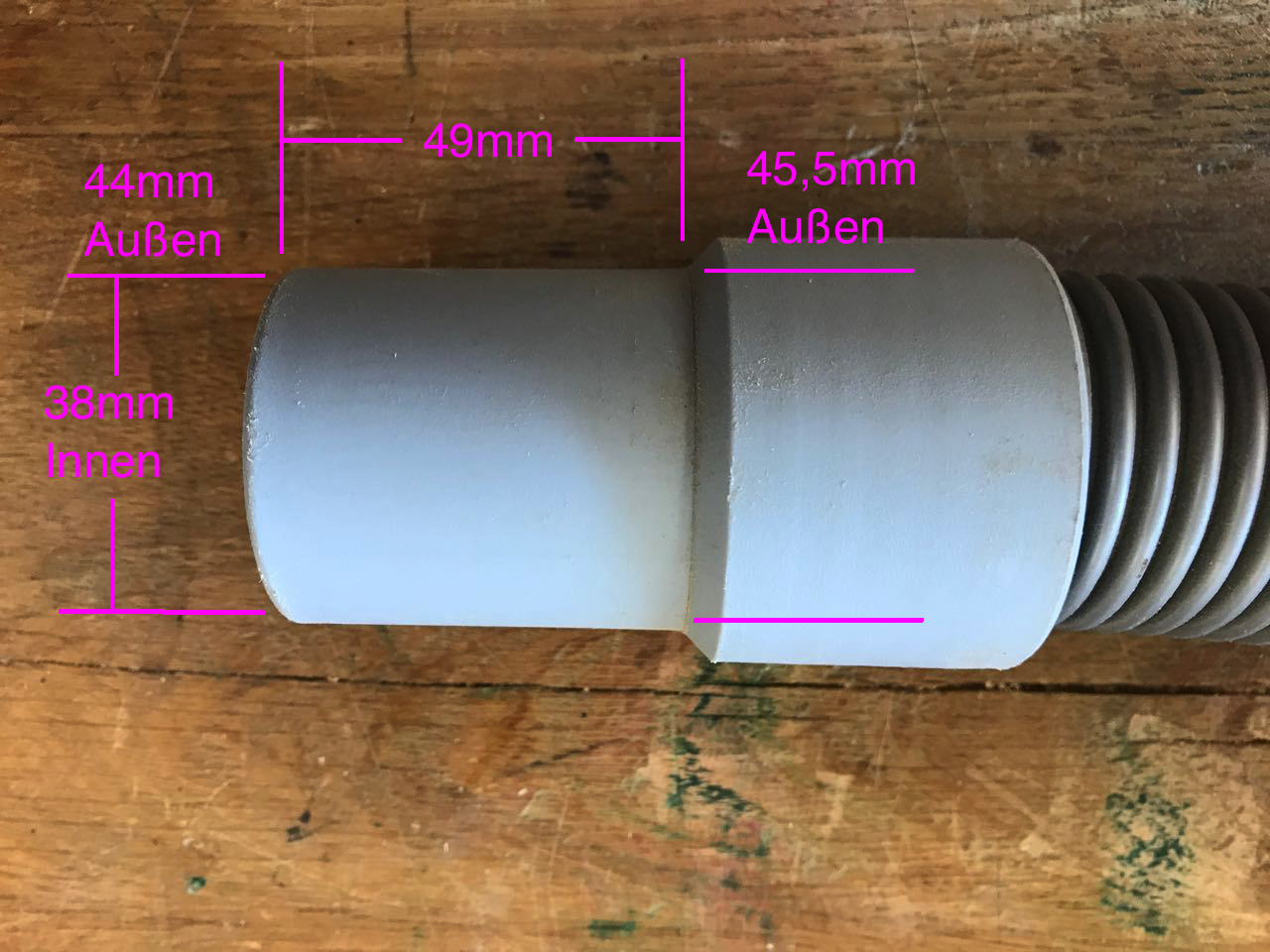

Der große 46mm Schlauch ist 2m lang und hat am Ende einen fest angeschweißten Flansch. Dieser Flansch hat einen Innendurchmesser von 38mm und einen Außendurchmesser von 44mm. Allerdings ist der Flansch leicht konisch. Daher ist der hintere, äußere Durchmesser 45,5mm.

Dieses Ende wird normalerweise in den unteren Anschluß zur Absaugung an der CS70 angeschlossen.

Der Starmix-Schlauch

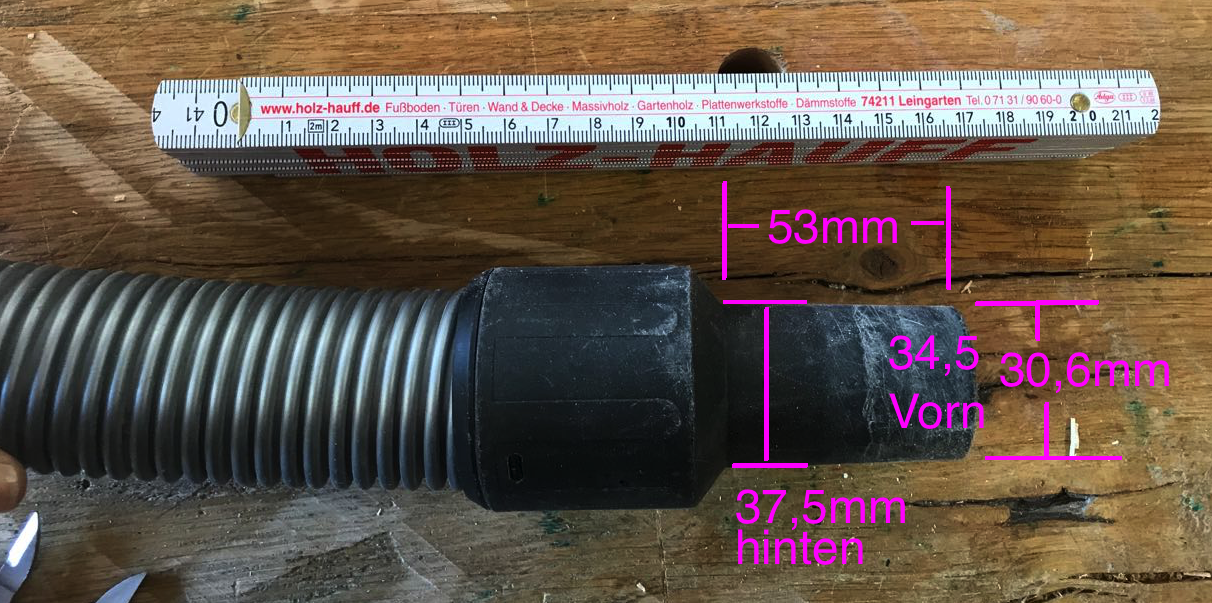

Die Starmix-Staubsauger der Serie iPulse 1635 werden standardmäßig mit einem Saugschlauch mit einem Außendurchmesser von 46mm ausgeliefert. Daran ist ein Flansch angebracht, der ebenfalls leicht konisch geformt ist.

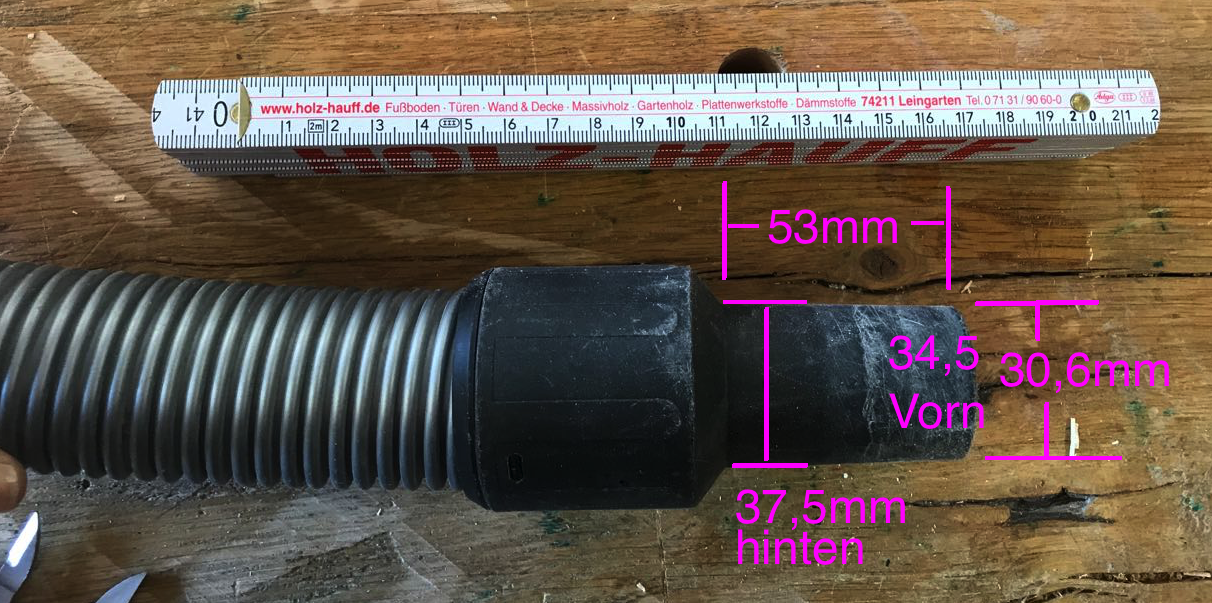

Der Innendurchmesser vorne beträgt 30,6mm, der Außendurchmesser 34,5mm. Der Konus ist 53mm lang und hat einen hinteren Außendurchmesser von 37,5mm.

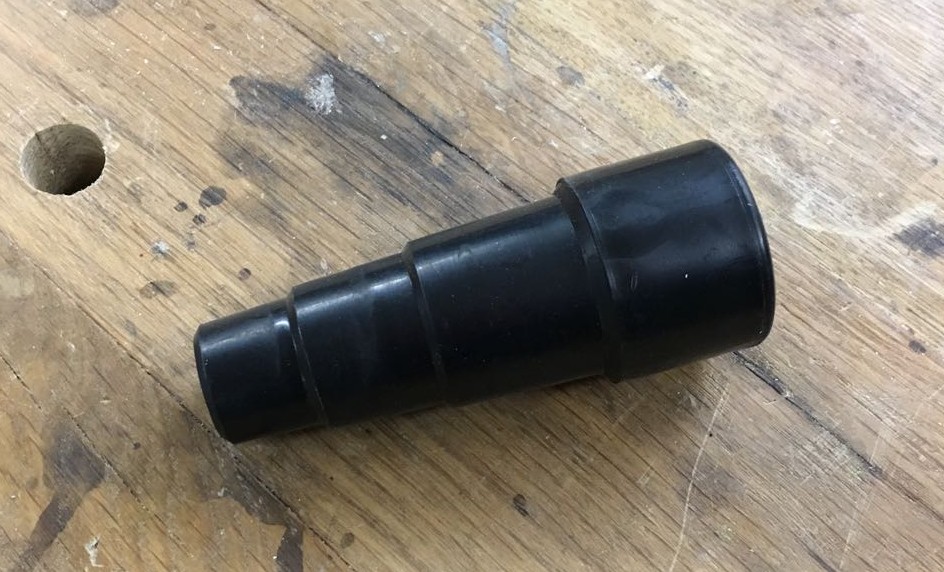

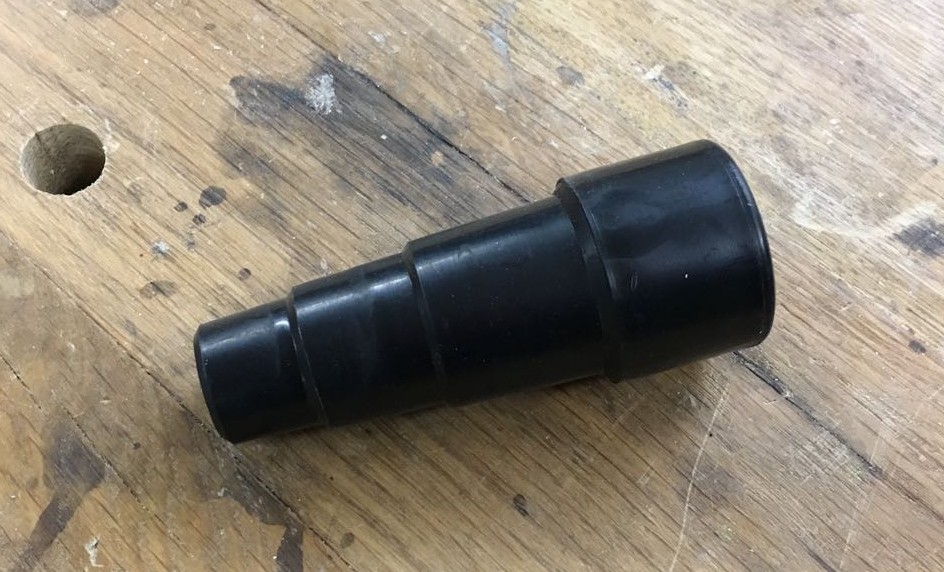

Der Starmix-Flansch ist allerdings aus einem harten, unflexiblen Kunststoff. Daher liegt in der Regel dem Sauger noch Adapterstück aus Hartgummi bei.

Ein solcher Adapter von einem anderen Anbieter ist auch Online bestellbar.

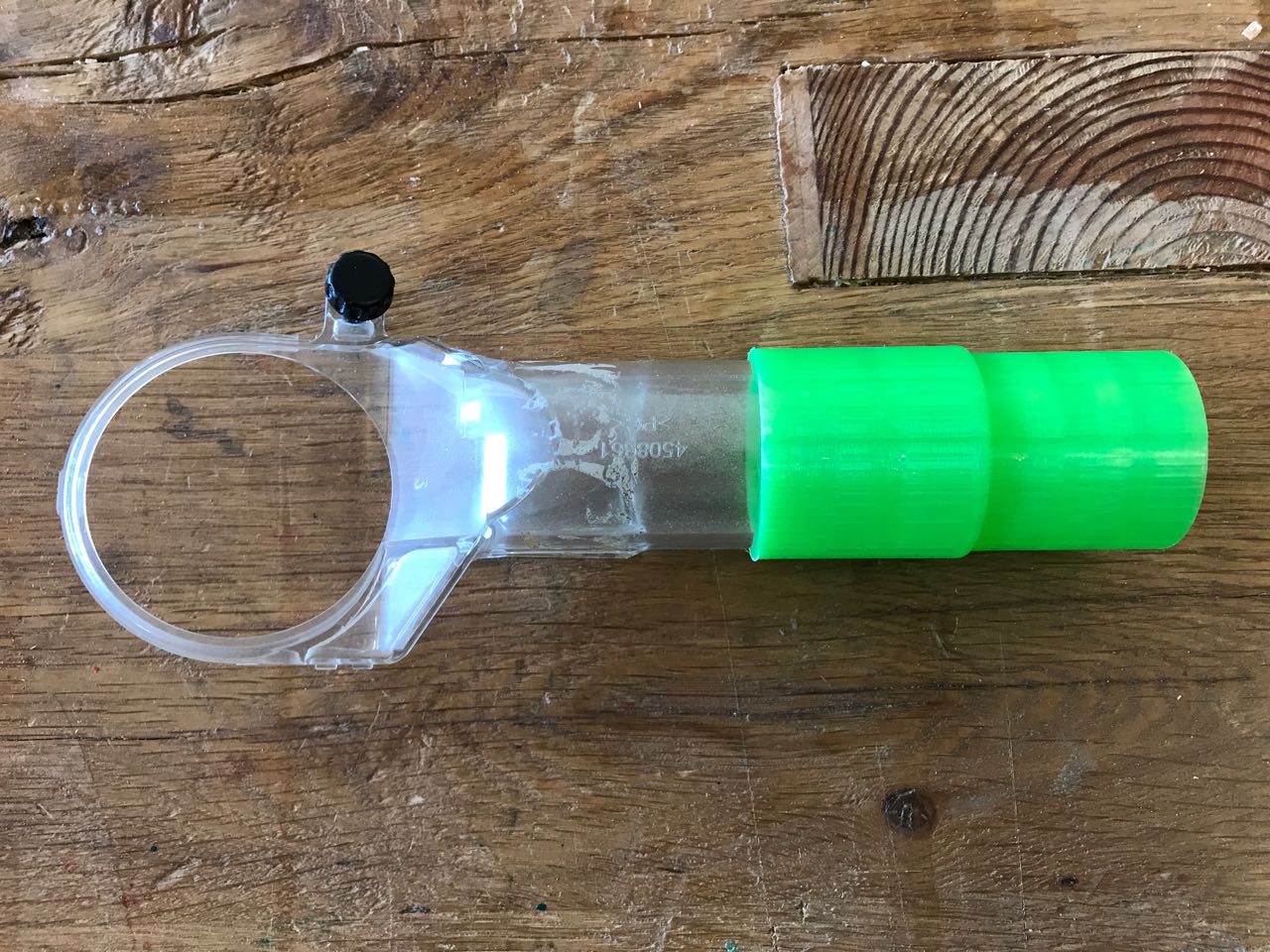

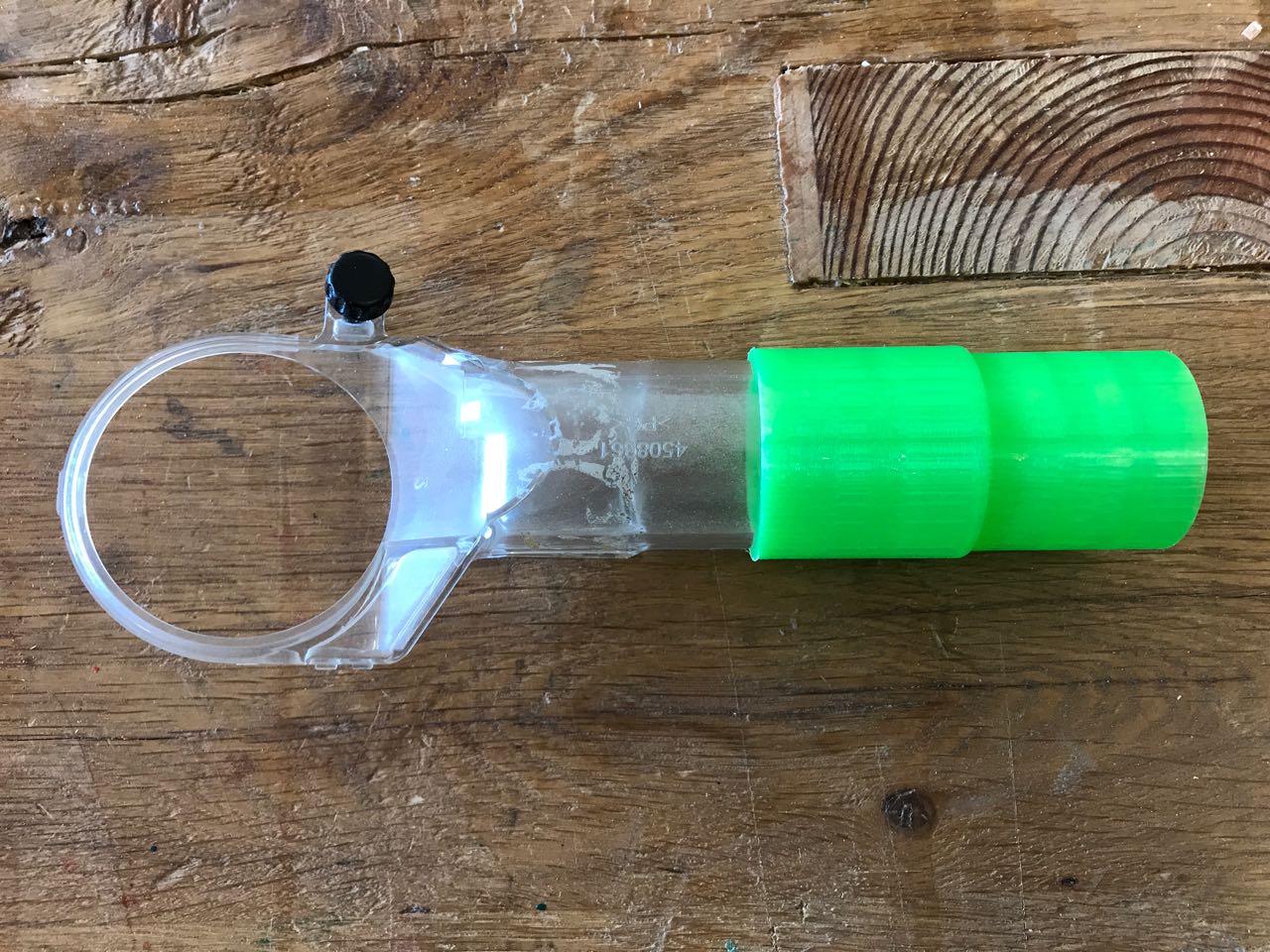

Schlauchadapter für Makita Oberfräse

Der beliebten kleinen Makita Oberfräse RT0700C liegt zwar ein Adater für die Absaugung bei, aber dieser hat einen Durchmesser der leider in keinen normalen Staubsaugerschlauch passt. Wer aber einen 3D-Drucker hat, kann ganz einfach für Abhilfe sorgen und sich einen passenden Adapter selbst herstellen.

Für allen Interessierten Holzwerker habe ich die entsprechenden Druckdaten dieses Adapters bei Thingyverse zum Download bereitgestellt.

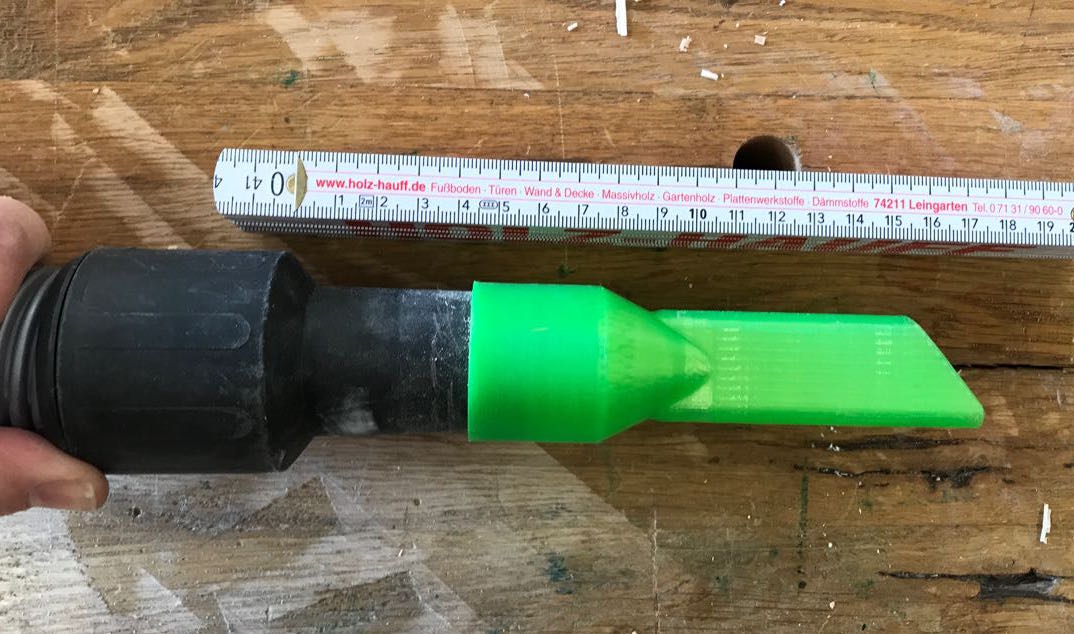

Kleine Fugendüse

Hier noch ein weiteres Zubehörteil für den Staubsauger, das ich mit dem 3D-Drucker angefertigt habe – eine besonders kurze Fugendüse. Diese ist immer dann hilfreich, wenn man in besonders beengten Verhältnissen saugen möchte.

Die entsprechenden STL-Druckdaten gibt es bei Thingiverse zum Download.
