Meine Werkzeugwand – ganz pragmatisch

Die am häufigsten gebrauchten Werkzeuge übersichtlich platziert und schnell im Zugriff zu haben, war das Ziel einer kleinen Reorganisation meiner Garagenwerkstatt.

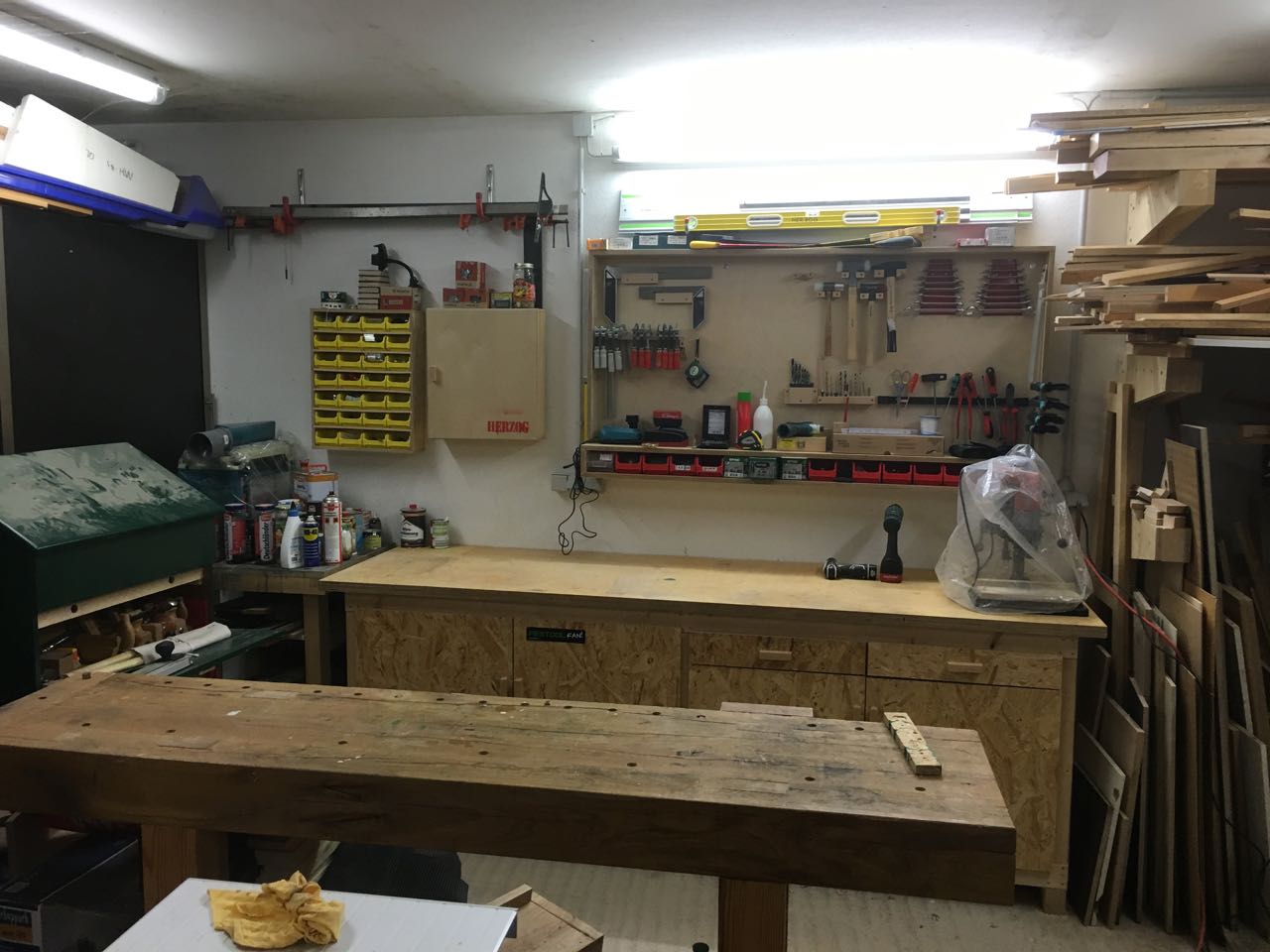

werkzeugwand-19

In diesem Artikel stelle ich kurz meine neue Werkzeugwand zum Holzwerken vor.

Nach dem Bau meiner stabilen Werkbank hatte ich den größten Teil der Elektrowerkzeuge im Unterbau unterbringen können. DIe klassischen Handwerkzeuge wie Hobel, Zinkensägen und Beitel sind überwiegend in meiner „Dutch Toolchest“ gelagert und Dank des Deckels auch gut vor Staub und Schmutz geschützt.

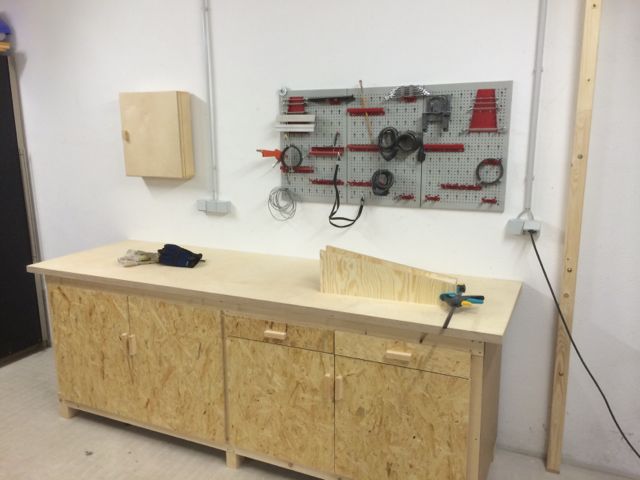

Die gängigen Handwerkzeuge wie Winkel, Schraubendreher, Schraubenschlüssel usw. hatte ich jedoch weiterhin an einer kleinen, billigen Lochplatte von ALDI aufgehängt. Diese war aber inzwischen viel zu klein geworden. Es mußte also eine neue Lösung her.

Werkstatt14_3

Dazu habe ich mir dann verschiedene Möglichkeiten angeschaut, so eine Werkzeugwand zu realisieren.

Option 1: Lochbleche

Da mir die Lochbleche eigentlich wegen Ihrer schnellen Montage gut gefallen, habe ich hier nach einem professionellen System gesucht. Hier bin ich dann auf das Lochplatten-System von Kaiser+Kraft gestoßen. Dieses unter dem Namen „Eurokraft“ angebotene professionelle System ist seit vielen Jahren am Markt und hat breites Spektrum an Zusatzteilen. Alle Erweiterungs- und Ersatzteile werden also auch in etlichen Jahren noch problemlos erhältlich sein.

Option 2: French Cleat System

Viele Holzwerker favorisieren Lösungen mit Keilleisten – auch unter dem Namen „French Cleat“ bekannt. Ein schönes Beispiel hierfür ist der Bericht auf dem Blog von Holzwurm Tom. Er hat seine Werkstatt mit diesem System ausgestattet und dann mit Schrittweise mit den verschiedensten Werkzeugen und Halterungen bestückt. Eine sehr gelungene Umsetzung.

Option 3: Holzwand aus Multiplex

Viele Holzwerker schrauben einfach eine Platte an die Wand und montieren daran Ihre Werkzeughalterungen. Ein bekanntes Beispiel hierfür präsentiert der bekannte Holzwerker Matthias Wandel aus Kanada auf seiner Webseite woodgears.ca. Er liefert auch gleich die Begründung mit, warum er die aufwändigen Lösungen nicht umgesetzt hat – weil er seine Werkzeuge nur selten an einen anderen Platz hängt.

Meine Planung

Die Entscheidung fiel gegen die Lösung mit den Lochblechen weil mir offen gesagt die Optik gar nicht gefällt und auch gegen das Verstauben habe ich da keine Lösung gefunden. Ein French-Cleat System wäre schön, kostet für meinen Geschmack aber zu viel Bautiefe. Denn neben der Holzplatte kommte die Keilleiste und danach der Werkzeughalter aufeinander. Wenn man das aus gängigem 18mm Multiplex baut, ergibt sich hier eine Tiefe von 54mm nur für die aufeinander liegenden Platten. Da meine Werkbank direkt an der Wand steht, gibt das einen unnötig großen überdeckten Bereich.

Ich habe mich daher nach einigen Überlegungen für eine paragmatische Lösung entschieden – einen offenen Rahmen mit einer Holzwand dahinter. Der Rahmen erfüllt dabei zwei Aufgaben: Er bietet eine Ablagefläche um für die jeweiligen Projekte die nötigen Kleinteile parat zu haben, zudem kann so darunter eine Reihe von Sichtlagerkästen platziert werden. Zun Anderen kann ich hier später Türen, eine Vorhang oder ähnliches anbringen, um das Werkzeug vor dem Verstauben zu schützen.

Der Bau der Werkzeugwand

Die Werkzeugwand wurde komplett aus verschiedenen Reststücken 18mm Birkenmultiplex gebaut, die ich gerade zur Hand hatte. Gerade ettliche schmale Streifen mit 10 und 20cm Breite konnten hier einer sinnvollen Verwendung zugeführt werden.

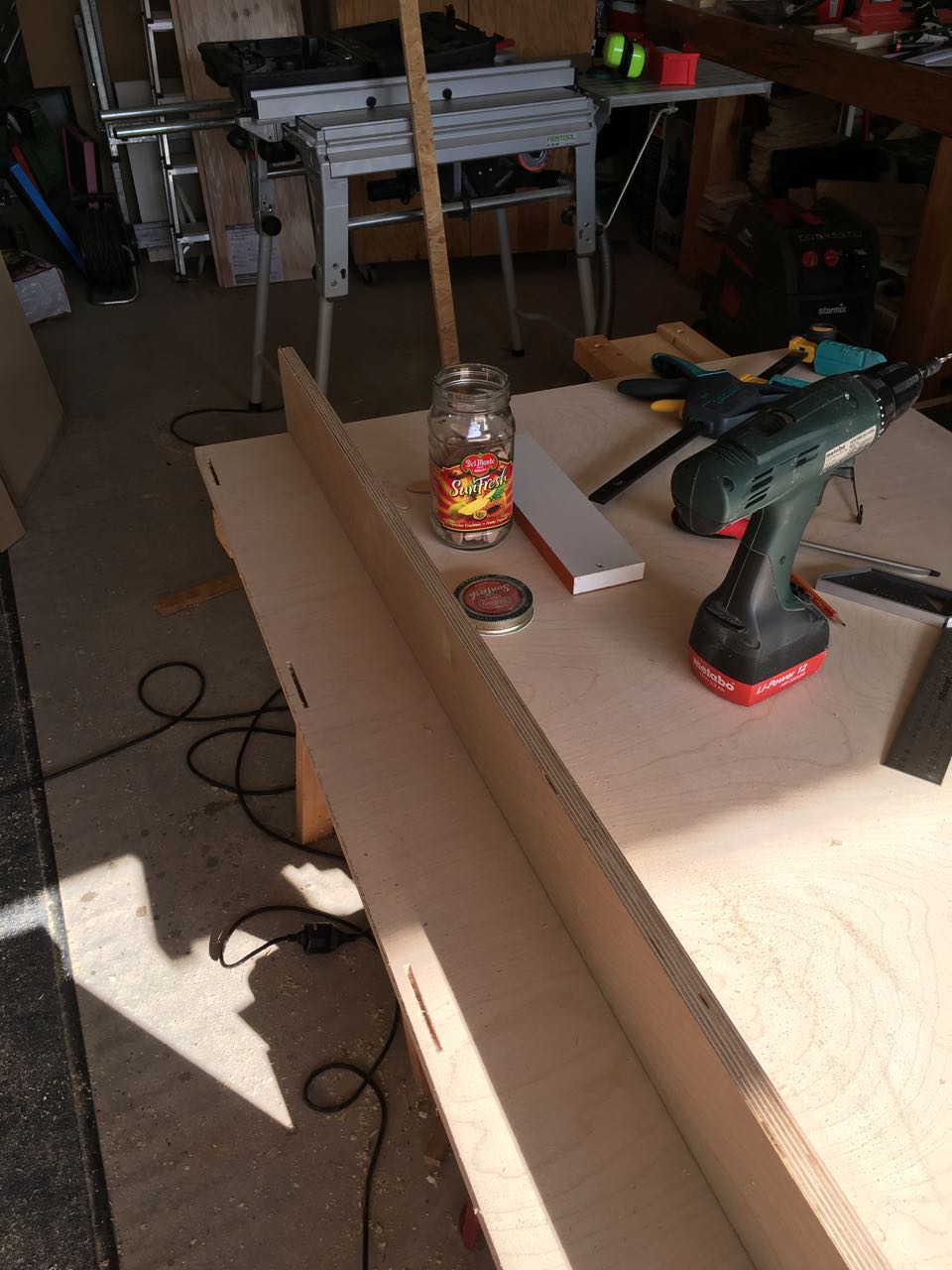

Basis ist eine 18mm starke Multiplexplatte mit den Abmessungen von 160*80cm. An diese habe ich einen Rahmen von rund 10cm Tiefe mit Flachdübeln geklebt und von hinten mit 4*40 Spax Senkkopfschrauben verschraubt.

werkzeugwand-14

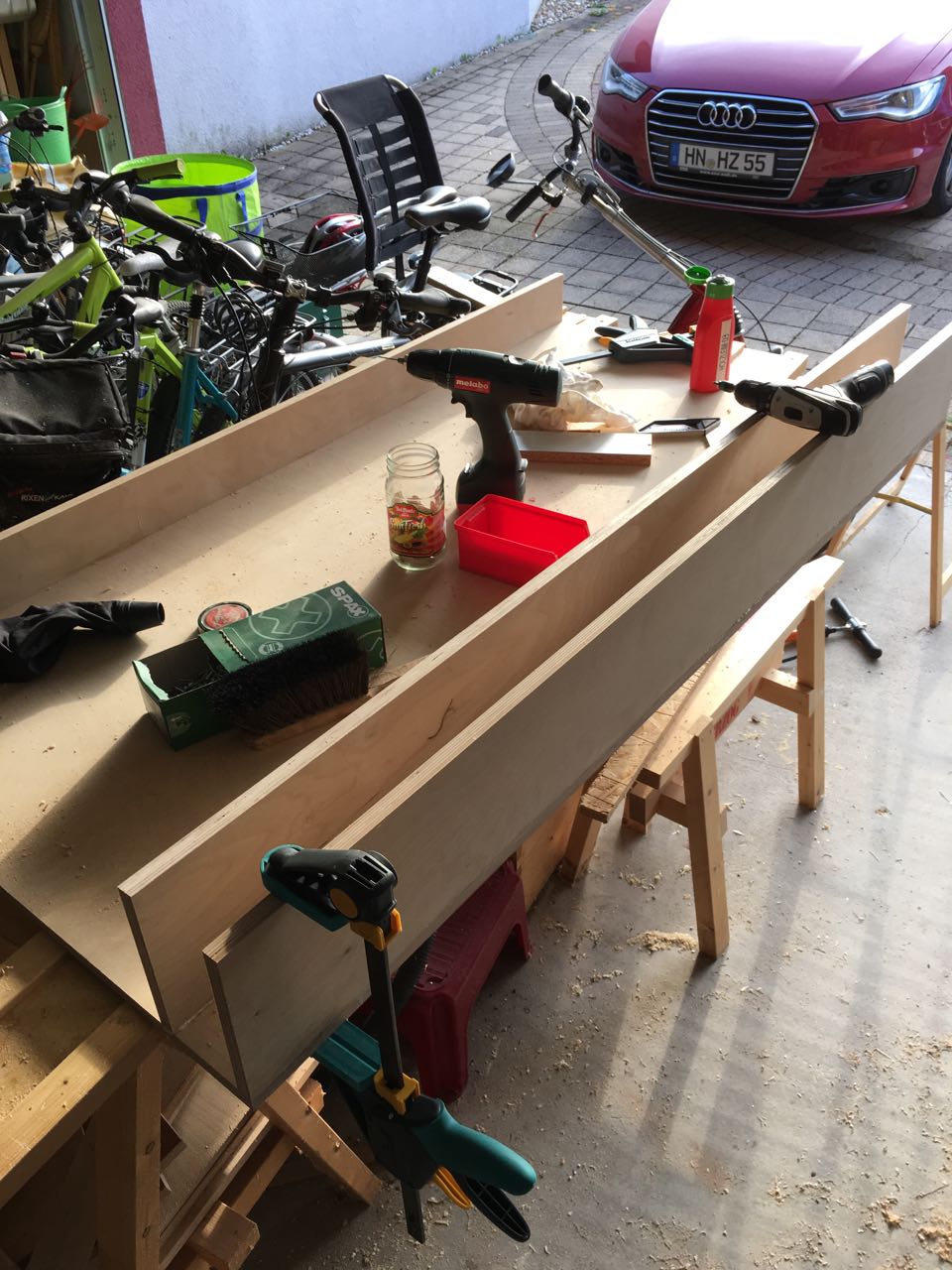

Für die Sichtlagerkästen wurden – ebenfalls mit Flachdübeln und Schrauben – zwei jeweils 20cm tiefe Ablagen an den unteren Rand der Platte montiert.

werkzeugwand-15

Der Abstand ist mit 9cm so gewählt, dass hier später die bewährten Sichtlagerkästen von „Ab-in-die-Box“ zu stehen kommen.

werkzeugwand-18

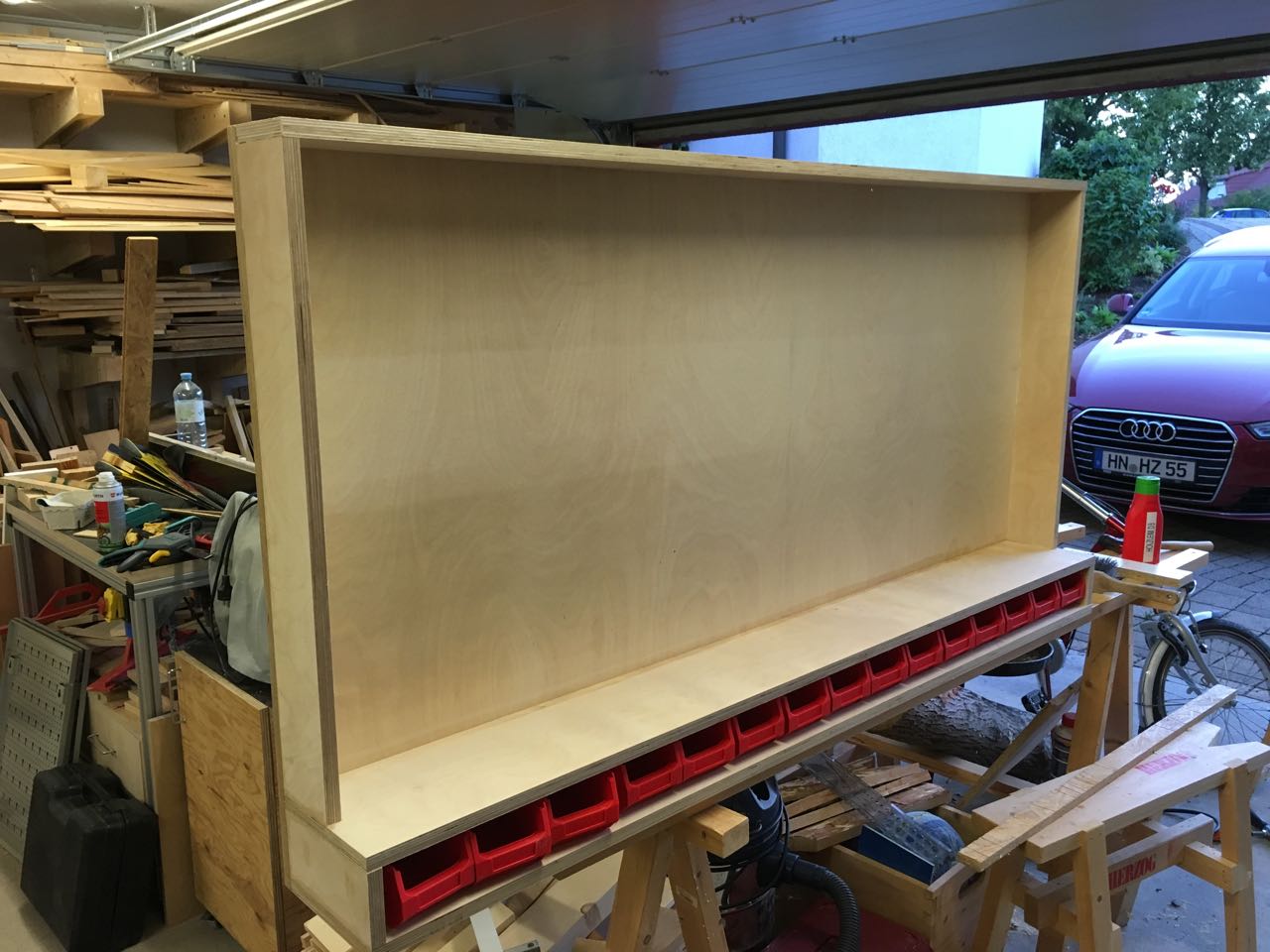

Ein erster Test zeigt, dass hier 15 Sichtlagerkästen der Größe 2 untergebracht werden können. Der Rahmen wurde zweimal mit Clou-Schnellschliffgrundierung behandelt, um einen gewissen Schutz für die Holzoberfläche zu erreichen.

Die Montage

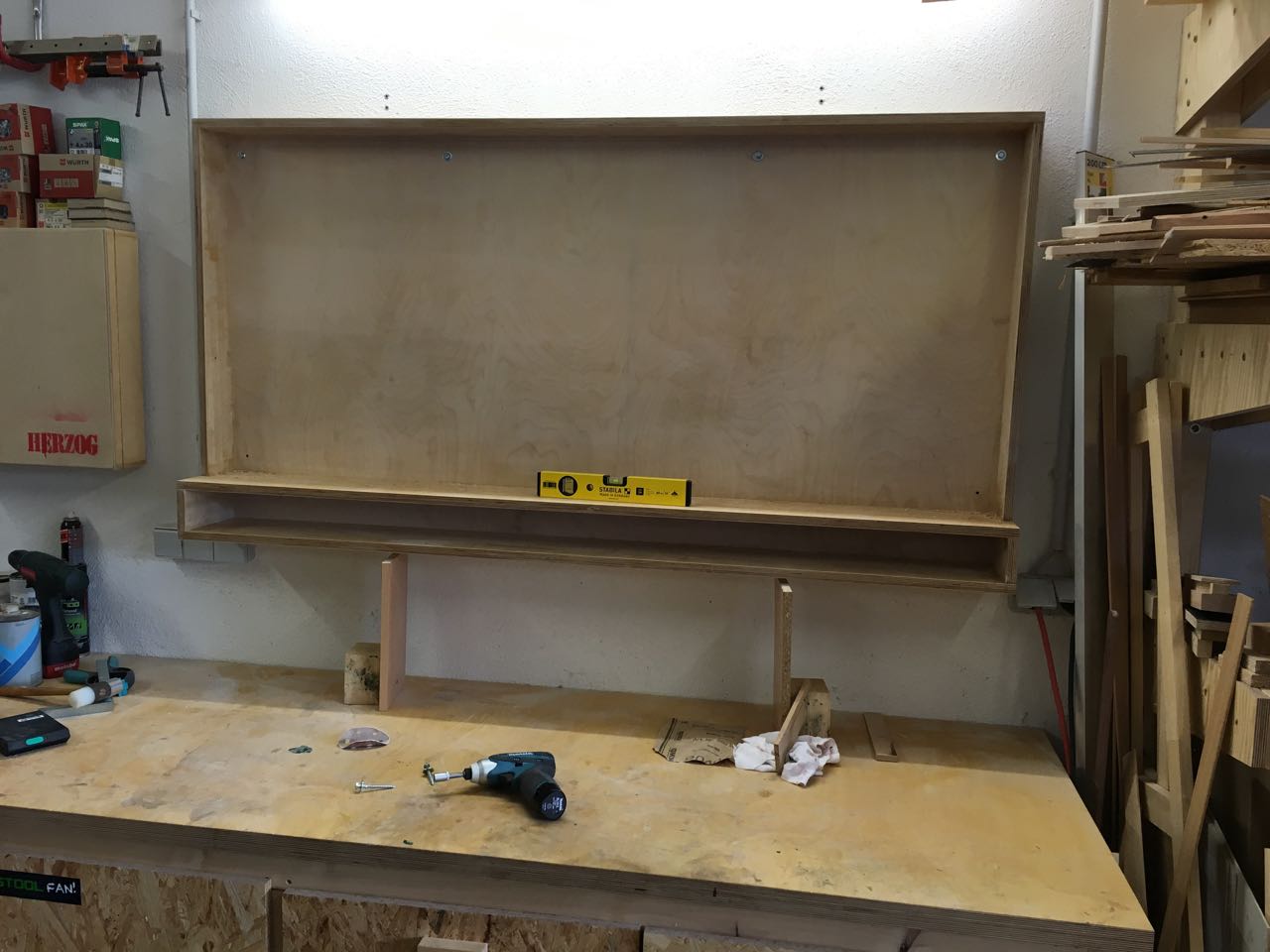

Da diese Werkzeugwand doch ein ganz ordentliches Gewicht hat, wurde diese mit Holzklötzen unterstützt und horizontal ausgerichtet.

werkzeugwand-24

Die anschließende Verschraubung erfolgte mit 8mm Schlüsselschrauben und Unterlegscheiben, die in Fischer U10 Dübel gedreht sind.

werkzeugwand-25

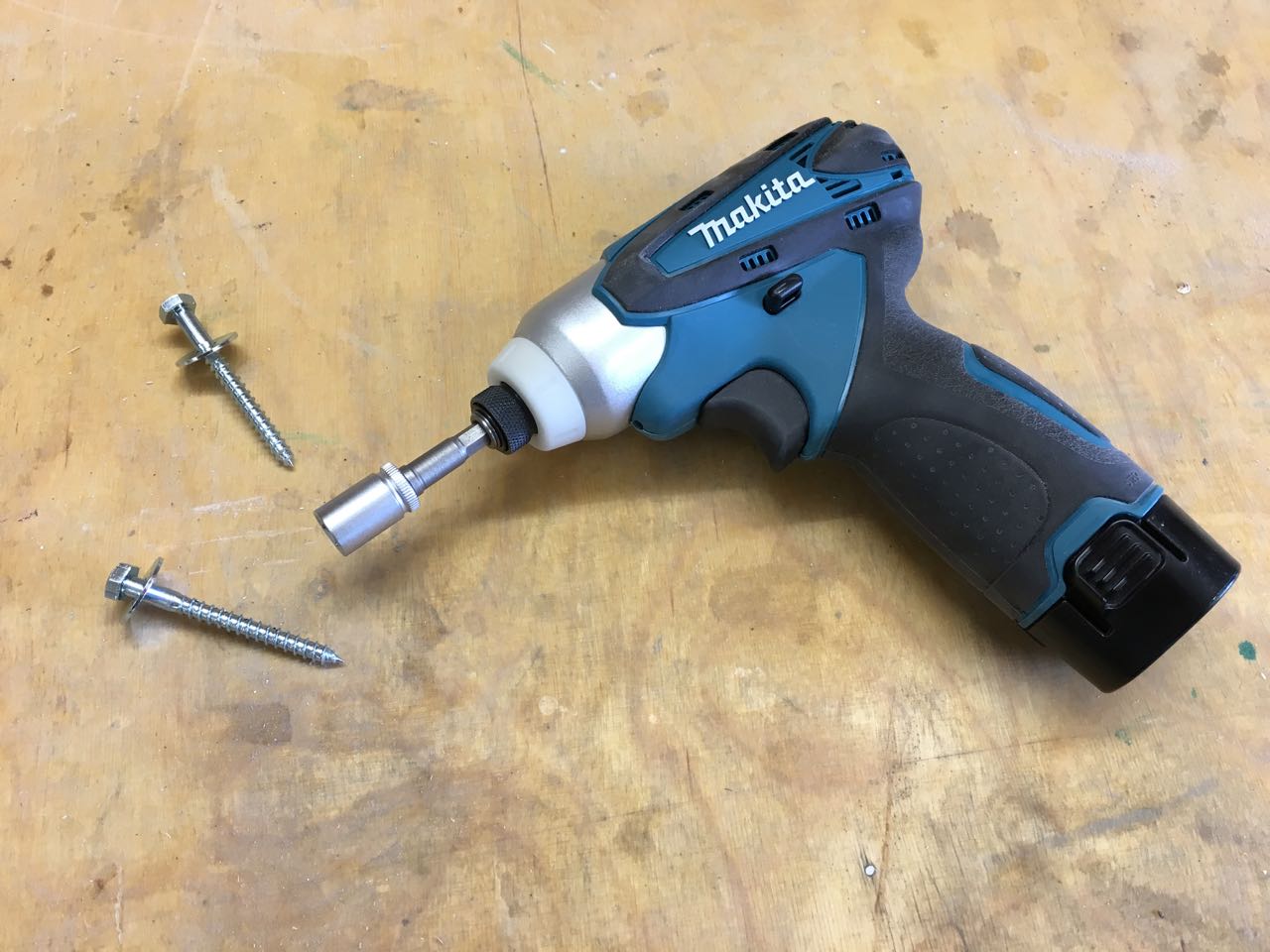

Hier bewährte sich einmal mehr mein kleiner MAKITA-Schlagschrauber, der auch diese Schrauben im wahrsten Sinne des Wortes im Handumdrehen eingedreht hat.

werkzeugwand-33

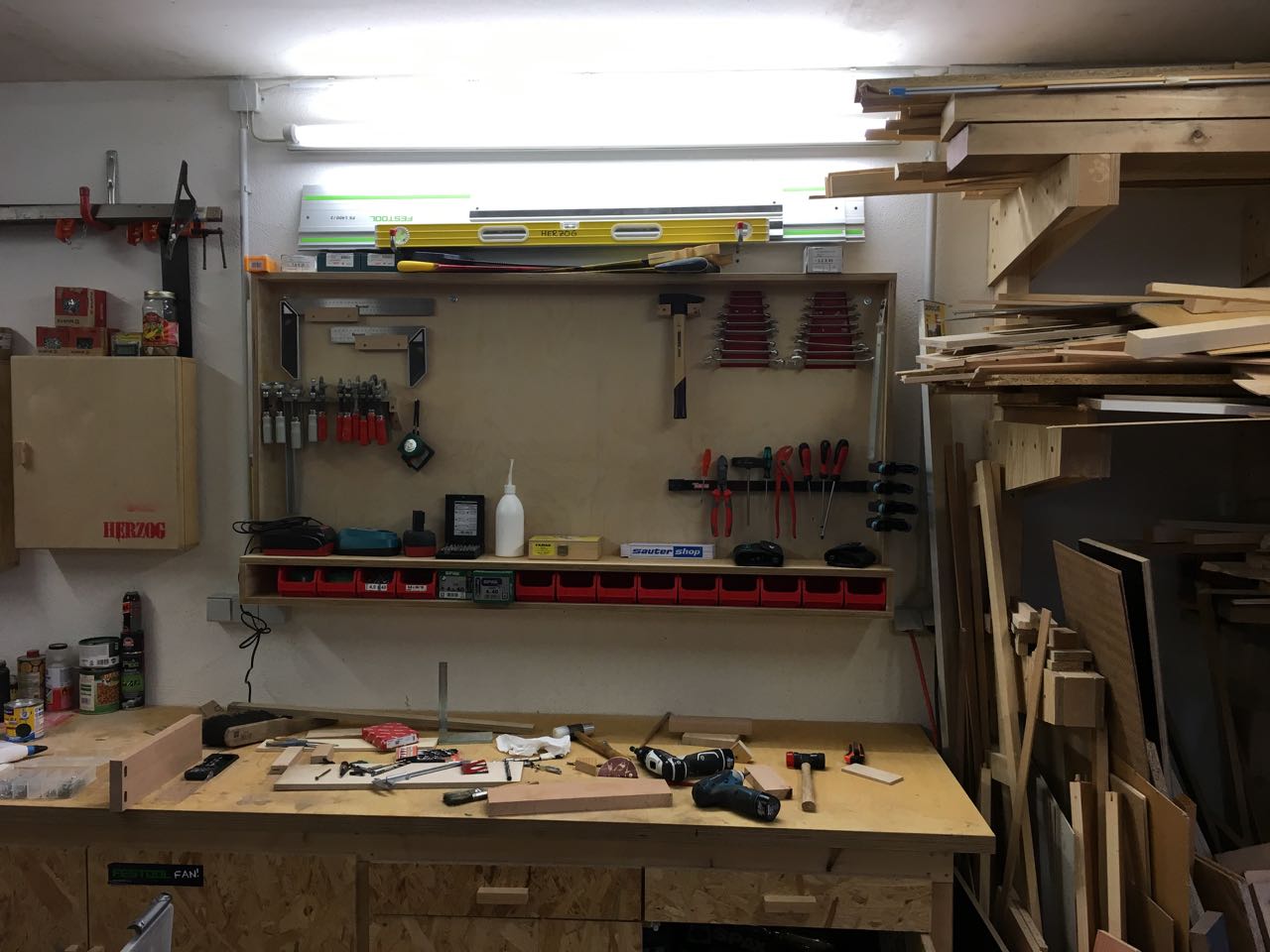

Anschließend erfolgte das Anfertigen der Werkzeughalter und die Bestückung der Werkzeugwand mit den Werkzeugen. Dies war aber ein erstaunlich zeitaufwöndiges Unterfangen, das sich über mehrere Nachmittage hingezogen hat. Dabei werden die Werkzeughalterungen einfach an die Rückwand geschraubt.

Ausblick

Diese Werkzeugwand hat sich trotz (oder gerade wegen) der einfachen Konstruktion schon nach wenigen Tagen bewährt. Dank der Werkzeughalter sind die wichtigsten Handwerkzeuge sofort im Zugriff und können auch einfach wieder aufgeräumt werden. Das ist vor allem dann wichtig, wenn wieder einmal mein Nachwuchs in der Garage werkelt.

Auch die Sichtlagerkästen haben sich schnell mit den gebräuchlichen SPAX-Schrauben gefüllt, die jetzt jederzeit in Reichweite sind.

Wenn irgendwann die Fläche an der Werkzeugwand nicht mehr ausreichen sollte, plane ich zwei Türen mittels Klavierbandscharnieren an den Rahmen zu montieren, Dort können weitere Werkzeuge untergebracht werden und das Problem mit dem Verstauben der Werkzeuge wäre dann auch gelöst.
Wenn es soweit ist, werde ich berichten.
