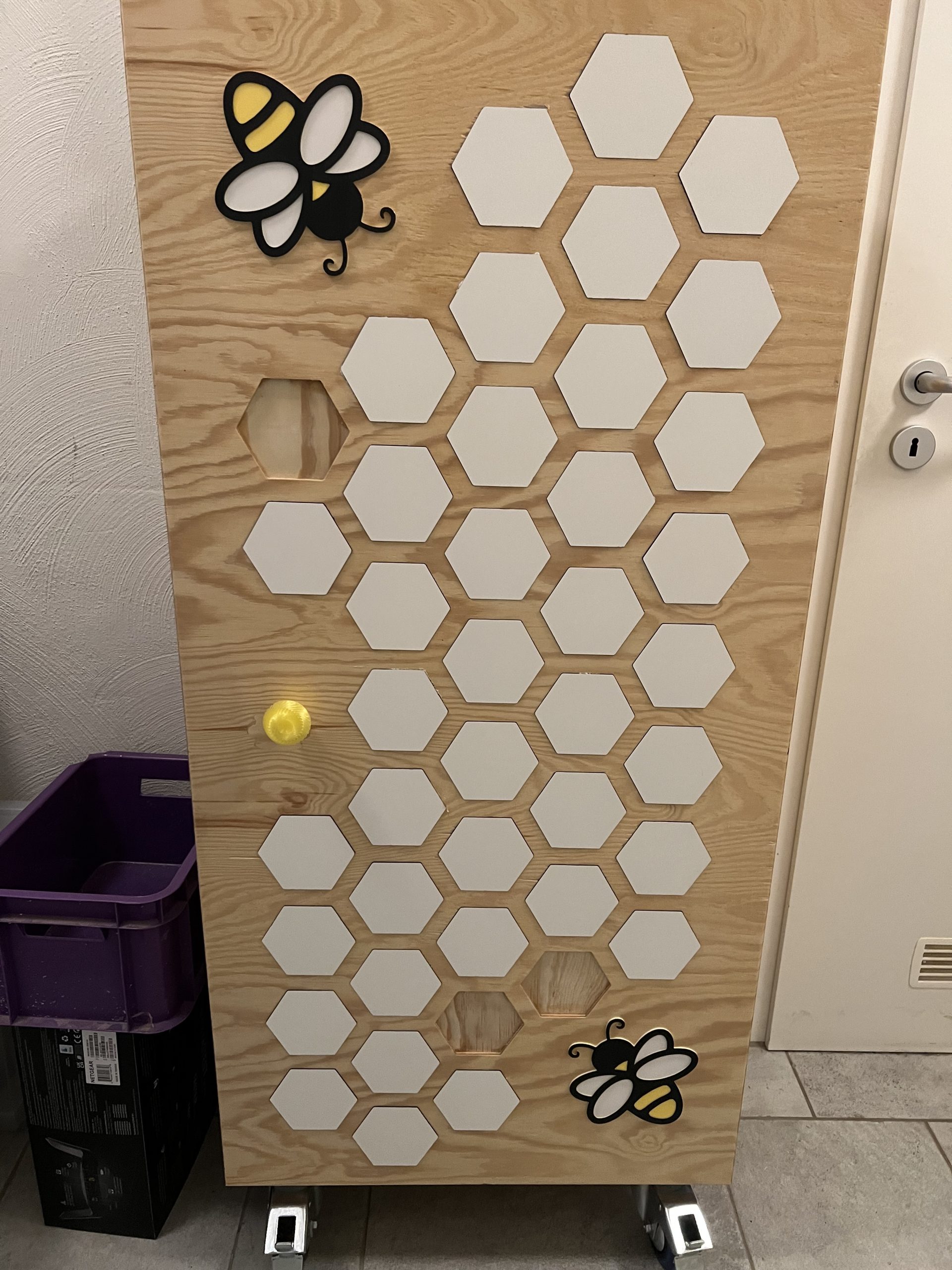

Nachdem der eigentliche Bau des kleinen Vorratsschrankes schon seit einiger Zeit abgeschlossen war, haben wir es jetzt endlich mal geschafft, die noch fehlenden Honigbienen zu ergänzen. Diese farbigen Ornamente sind mit dem 3D-Drucker gemacht. Und wie das geht, erklären wir im folgenden Beitrag.
Der Trick um solche farbigen Ornamente mit praktisch jedem 3D Drucker zu erzeugen ist eigentlich ganz einfach. Basierend auf einer 2D-Skizze des jeweiligen Motivs erzeigt man einen 3D-Körper, bei dem jede Farbfläche eine andere Höhe hat.
In diesem Falle sind die weißen Flächen (die Flügel) mit einer Höhe von 1mm ausgeführt, die gelben Flächen (Streifen des Körpers) auf 2mm Höhe und die schwarzen Flächen des Umrisses auf 3mm.
Jetzt wird im Slicer jeweils bei der Druckhöhe über der jeweiligen Farbebene eine Pause eingestellt, sodaß man hier das Filmend am 3D Drucker wechseln kann. Es wird also mit dem Drucken mit weißem Filament begonnen, dann ab der Druckhöhe 1,2mm wird auf gelbes Filament gewechselt und schließlich ab einer Druckhöhe von 2,2mm auf schwarzes Filament.
Das Ergebnis ist dann dieses farbige Ornament mit verschiedenfarbigen Schichten.
Da wir mit dem BambuLab X1C einen 3D-Drucker mit einem Filamentwechsler (AMS) haben, war das Drucken dieser Ornamente natürlich nochmal etwas einfacher, weil der ganze Vorgang automatisch abläuft.
Die Montage auf der Schranktür des kleinen Vorratsschrankes erfolgte übrigens durch Ankleben mit dickflüssigem Sekundenkleber.
Und für Alle die einen eigenen 3D-Drucker haben: Die STL-Daten zum Erstellen dieses Ornaments sind auf PRINTABLES.COM zu finden.
Und damit ist das Projekt „Kleiner Vorratsschrank“ nunmehr endgültig abgeschlossen.
