Das Sägen im rechten Winkel mit der Führungsschiene ist wohl der häufigste Schnitt. Daher habe ich mir vor kurzem den nicht ganz billigen Winkelanschlag FS-WA/90 von Festool gekauft.
Dazu hier mein erster Erfahrungsbericht.
Das Problem
Warum habe ich mir überhaupt diesen Anschlag gekauft? Nun, der Grund ist einfach. Als ich seinerzeit meine Festool TS-55 in einem Aktionspaket zusammen mit der Führungsschiene gekauft habe, war auch der Winkelanschlag FS-KS mit dabei.
Wie sich jedoch sehr schnell herausgestellt hat, ist dieser Anschlag nur bedingt brauchbar. Die Gründe dafür sind die sehr ungenaue, nur aufgedruckte Winkelskala und der Umstand, dass sich der Winkel nicht wirklich stabil fixieren lässt. Man lebt also immer in der Gefahr dass sich das Ding verstellt. Kurz gesagt, der FS-KS ist kein Meisterwerk.
Und offenbar war ich nicht der einzige dem das aufgefallen ist. In den USA hat die Firma „TSO-Products“ vor einigen Jahren begonnen, eine ganze Reihe besserer, hochpräziser Anschläge zu entwickeln und auch zu patentieren.
Festool FS-WA/90
Nun hat Festool ja wohl erkannt, dass der FS-WS nicht das Gelbe vom Ei ist und hat vor einiger Zeit den Winkel von TSO ins eigene Programm aufgenommen. Und im Gegensatz zu den TSO-Produkten, die in Deutschland nur schwer zu bekommen sind, kann der Festool FS-WA/90 bei jedem Festool-Händler erworben werden. Der Preis liegt dabei deutlich über 100 EUR – das mag zwar auf den ersten Blick teuer erscheinen, wenn man aber die aufwändige Herstellung betrachtet, wird klar warum das so ist.

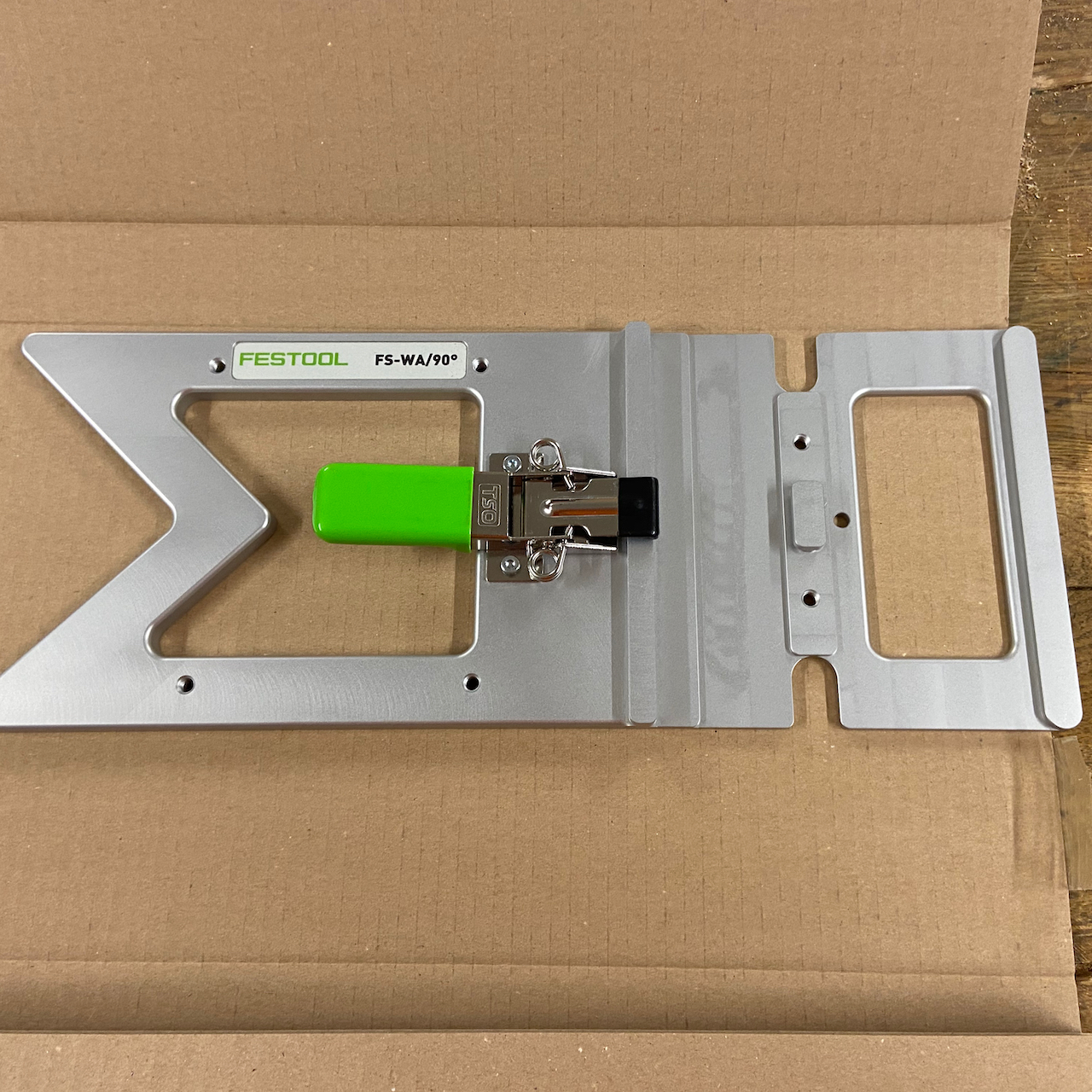

Der gesamte Grundkörper einschließlich der Nase für die Führungsnut ist aus einem Stück gefräst. Und wenn man sich diese Geometrie anschaut wird schnell klar, dass da eine Menge Alu zerspant werden muss. Der Vorteil ist natürlich dass alles sehr maßhaltig ist und sich garantiert nix verstellen kann.
Praktischer Einsatz
Der erste Einsatz des FS-WA/90 erfolgte beim Zusägen von Schubladenblenden. Dabei ist zu beachten, dass der Anschlag knapp 8mm aufträgt. Somit können Plattenmaterialien ab 8mm Stärke auf einer Ebene gesägt werden.

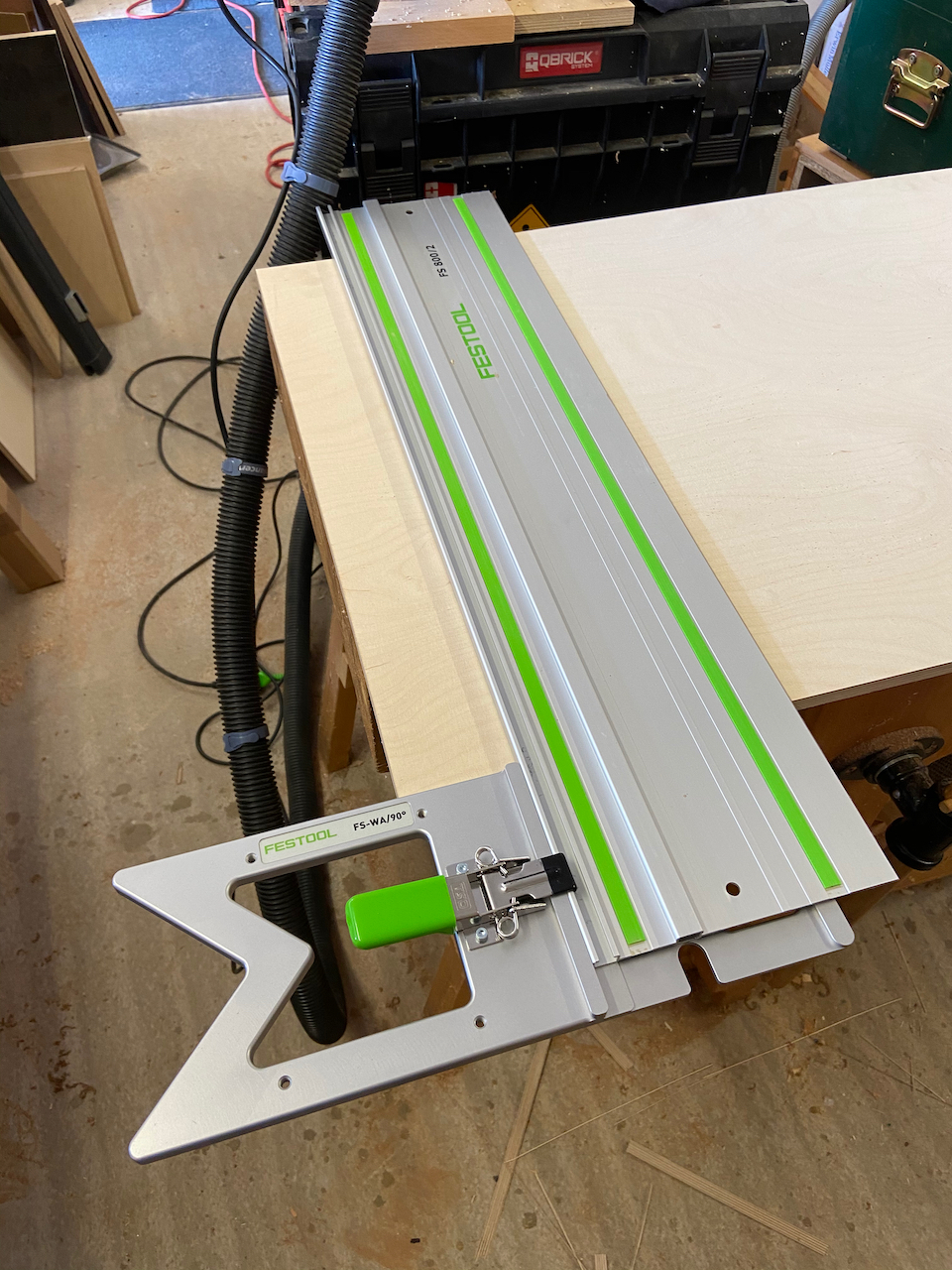

Da ich hier mit 15mm Multiplex gearbeitet habe, war das alles problemlos. Zusammen mit der 1400mm Führungsschiene liegt der Anschlag sehr sicher auf der Platte – eine Zwinge ist nicht unbedingt nötig.
Ganz anders alledings beim Arbeiten mit der kurzen 800mm Führungsschiene. Da fehlt einfach Gewicht und auch Auflagefläche – die Sache ist rutschgefährdet.

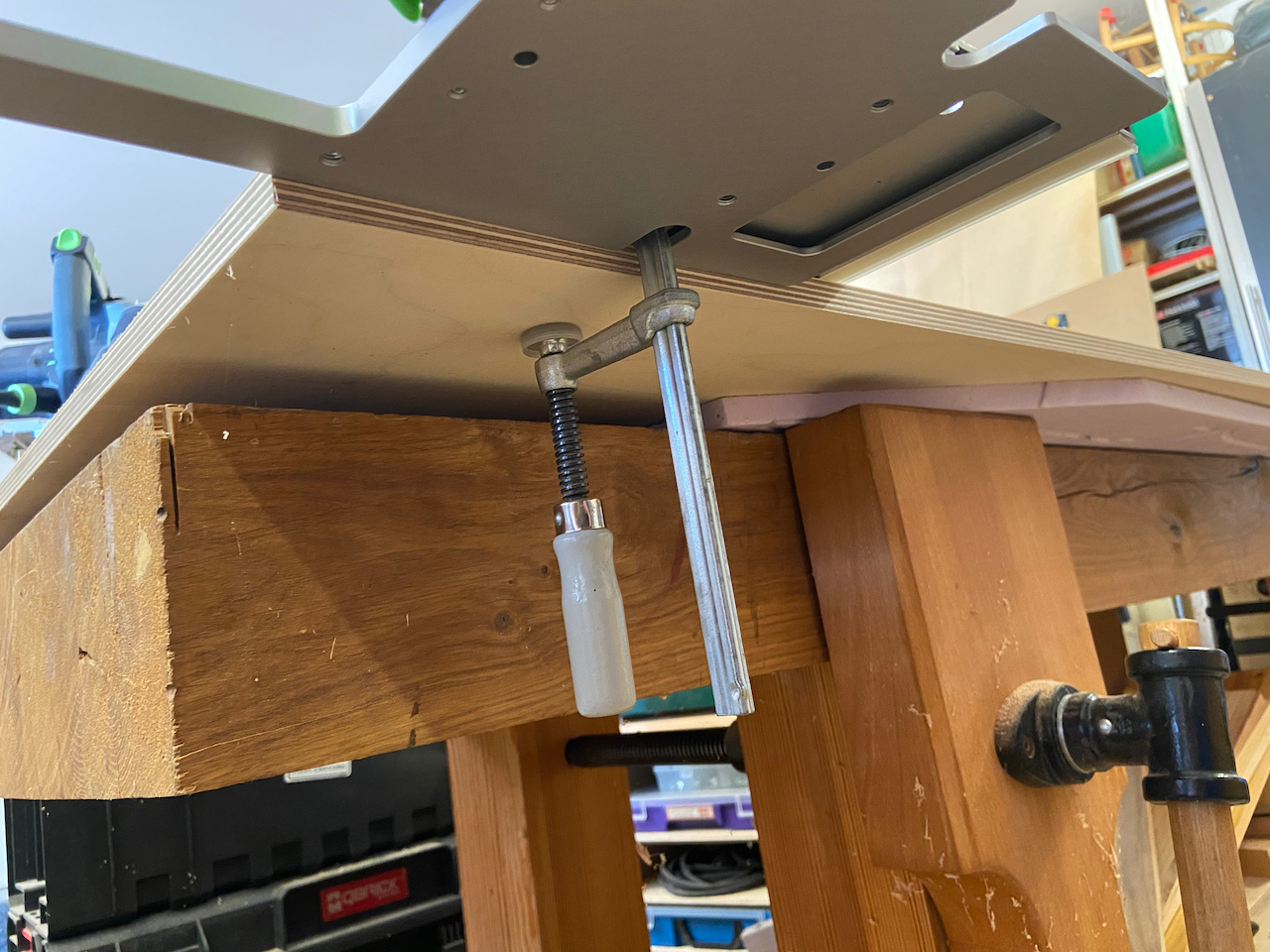

Aber kein Problem – der Anschlag hat zwei Aussparungen und dort kann eine Zwinge in den Führungsschiene eingesetzt werden. Hier ein Blick von unten auf den Anschlag und die Zwinge.

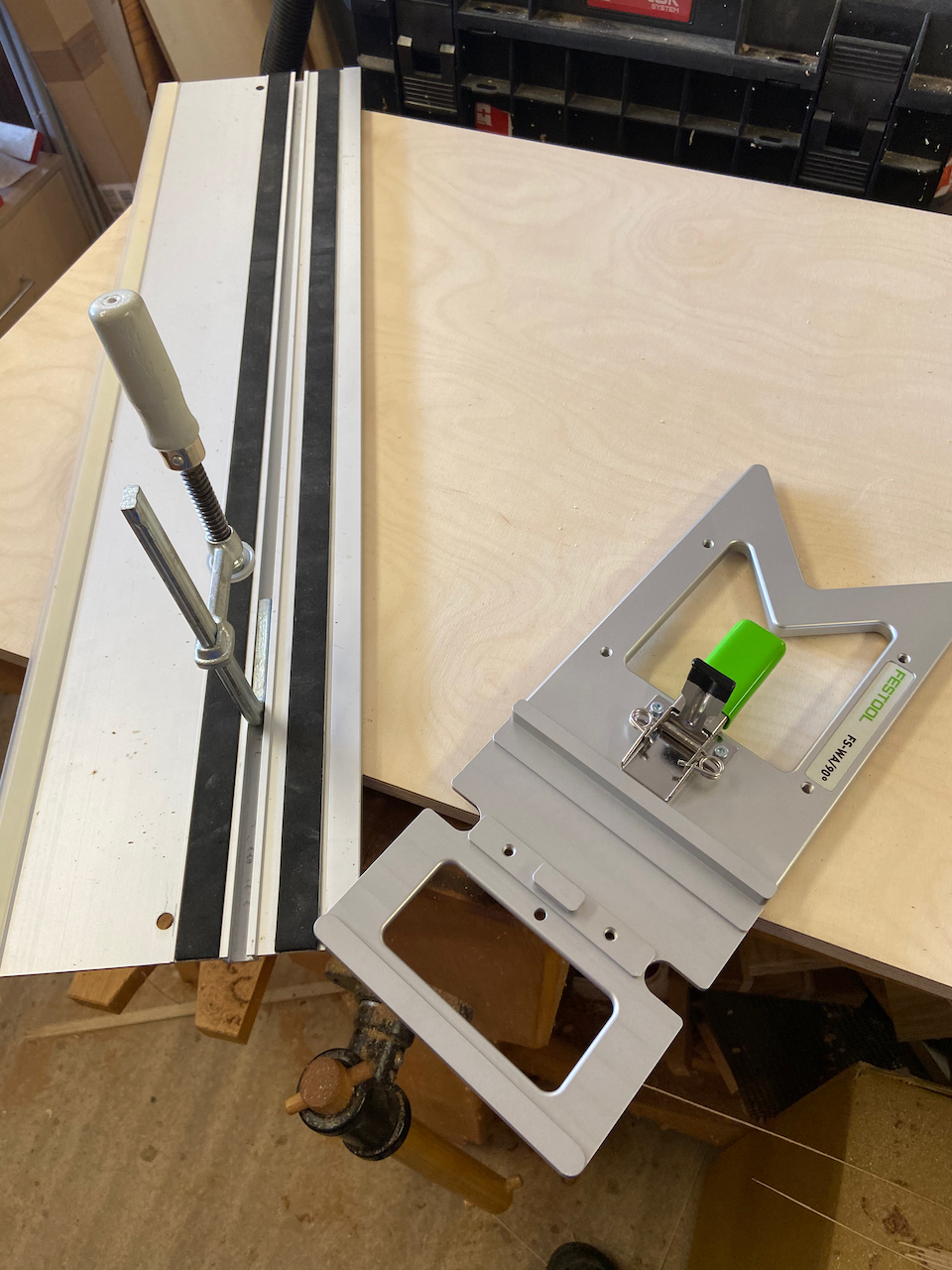

Die Montage ist ganz einfach. Zuerst die Zwinge in die Führungsschiene einschieben, dann den Anschlag.

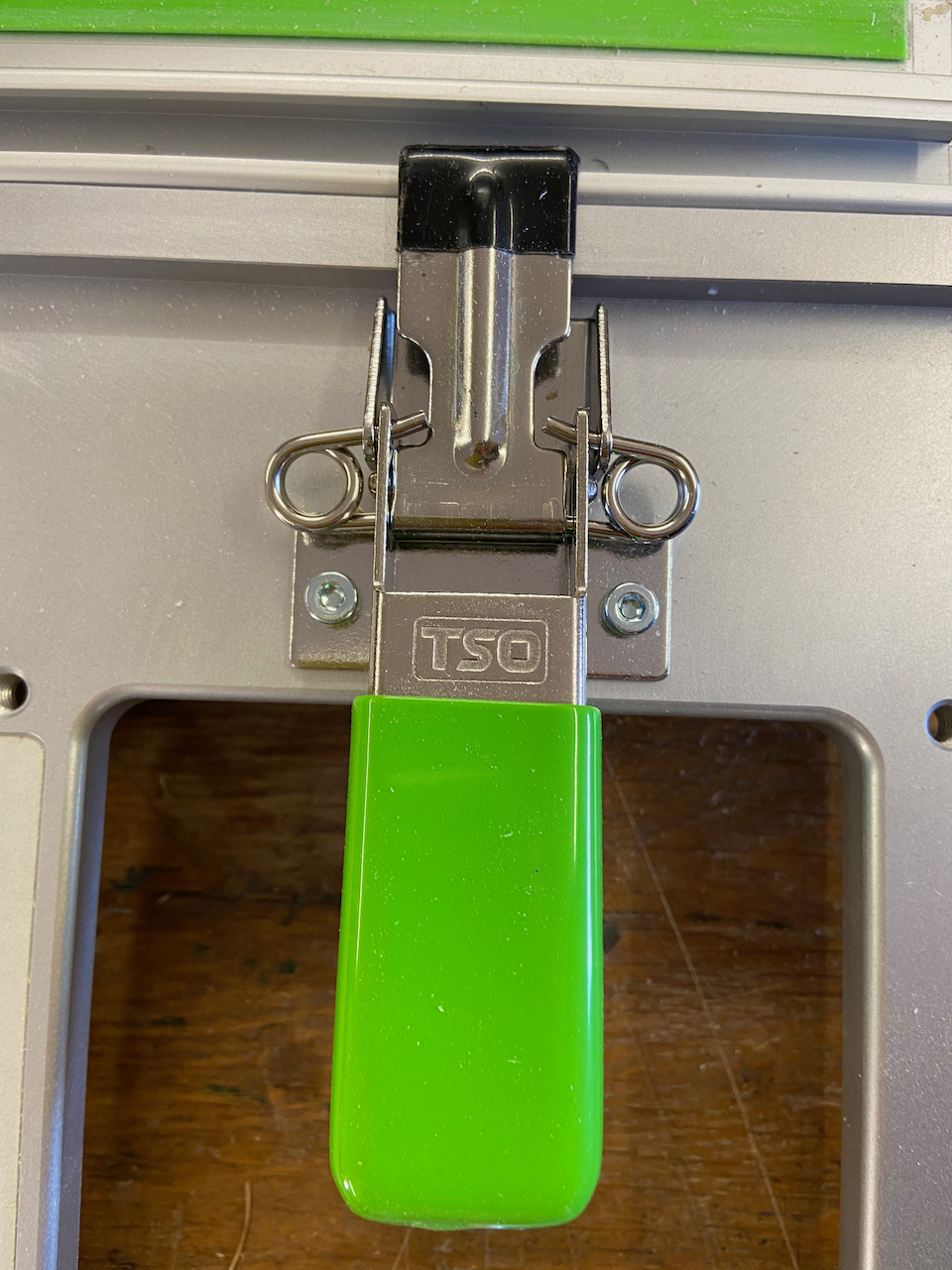

Das Ganze dann umdrehen, und mit dem Spanhebel verriegeln. Fertig. Am Spanhebel kann man übrigens sehen dass es sich hier um einen von TSO hergestellten Anschlagwinkel handelt.
Alles sehr hochwertig verarbeitet, der Spanhebel rastet sauber ein,
Die Preisfrage
Die natürlich wichtigste Frage: Ist der FS-WA/90 Anschlag wirklich rechtwinklig? Ist er sein Geld wert? Hier muss ich ganz klar JA sagen. Egal an welcher Position man den Anschlag an der Führungsschiene positioniert, nach dem verriegeln mit dem Spanhebel ist der Anschlag 100% im rechten Winkel mit der Führungsschiene.
Selbst wenn man sehr weit am Ende der Führungsschiene positioniert – es ist alles im Winkel. Vorausgesetzt man legt den Winkelanschlag FS WA/90 sauber an, sind die resultierenden Sägeschnitte immer rechtwinklig zur Bezugskante.
Noch ein Tipp
Beim Sägen mit der Führungsschiene steht man immer vor dem Problem, das Kabel der Säge und den Schlauch des Saugers zu bändigen. Hierzu gibt es allerlei Lösungen wie z.B. Kabelschellen für den Saugschlauch aus dem 3D-Drucker.

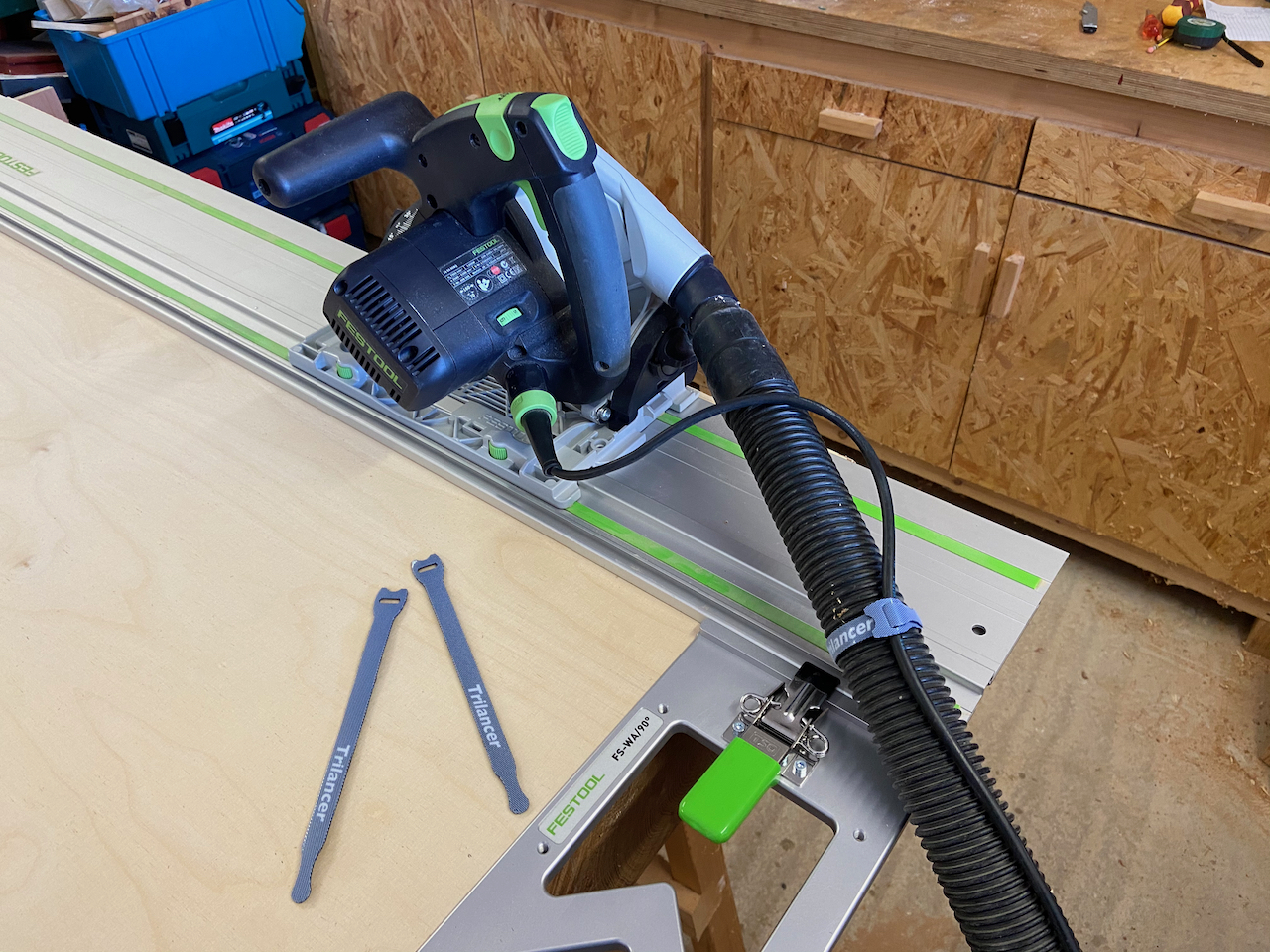

Vor kurzem bin ich allerdings bei Amazon auf diese Klett-Kabelbinder gestoßen.
Und diese Dinger haben sich wirklich als universell erwiesen. Man kann damit wunderbar das Kabel an den Saugerschlauch binden.
Aber auch um die Kabel an Elektrowerkzeugen zu bündeln oder die Verlängerungskabel ordentlich verstauen zu können sind diese Klettkabelbinder wunderbar geeignet. Meiner Meinung nach sollten diese praktischen Helfer in keiner Werkstatt fehlen. Man bekommt sie im 50er oder 100er Paket für kleines Geld bei Amazon.
Ich habe mir den Anschlag vor einigen Wochen auch gegönnt, nachdem ich beim Fräsen mehrerer Nuten die in zwei Bretter exakt an der gleichen Stelle sitzen sollten, die ersten beiden Bretter versaut habe. Für den Frästisch waren sie zu lang.
Beim Fräsen gibt es aber eine kleine Einschränkung. Kann man auch Bilder hochladen? Dann könnte ich es zeigen.
Aber ein sehr nützliches Werkzeug.
Hallo Peter, hier ist nun das Bild von Dir:
Die Klettkabelbinder sind wirklich perfekt und habe mich da eingedeckt!
Die sind so gut das ich alle meine Plastikbinder fachgerecht entsorgt habe:))
moin Wolfgang,
Ich nutze seit einiger Zeit Ähnliche Kabelbinder. Meine habe ich bisher bei Lidl erworben, wenn sie als Sonderware im Angebot waren.
Sehr Interessante Seite, gut erklärt. Die Klettkabelbinder habe ich mir auch zugelegt, kann ich nur weiter empfehlen.
Hallo,
ich hätte eine kurze Frage zu dem Winkelanschlag: Passt der auch an die Makita Führungsschiene?
MfG
Gute Frage. Keine Ahnung, aber vielleicht steht dazu was auf der Seite des Herstellers: https://tsoproducts.com/tso-products-guide-rail-squares/
Ich habe sie zwar nicht bei Amazon gekauft, unter den Fragen findet man allerdings auf diese Frage folgende Antwort:
„Passt!! Habe gerade ein Video auf YouTube gesehen, dort wurde der Winkel probeweise an der Makita-Führungsschiene montiert!“
Bei Maschinenfabrik Meyer war der Winkel ca. 15 Euro billiger. Da kann man auch nachfragen.
Passt auf die Makitaschiene. Nutze ihn dort.
Die Klettkabelbinder sind wirklich gut, da habe ich mir gleich mehr von geholt, kann man als Vorrat haben. Festool hat zwar seinen stolzen Preis finde ich, aber ok für die Qualität und Leistung. ich bin am überlegen ob ich mir die hole.
Hallo,
weiß jemand ob die Anschläge von TSO an den Festool FS WA/90 passen?
Beim Original kann man unterschiedlich lange Anschläge an dem WA/90 anschrauben um eine sich wiederholende Länge zu sägen.
Festool hatte darauf keine Antwort, noch wussten sie weshalb in dem WA/90 Löcher gebohrt sind.
Hallo Heinz, das Teil von Festool und das Original von TSO sind 100% identisch – nur die farbe ist anders. Das haben mir zwei Holzwerkerkollegen aus USA und Neuseeland bestätigt. Daher denke ich dass das ganze Zubehör von TSO auch an das Teil von Festool passt.
Anstatt fertig konfektionierte Kabelbinder benutze ich Klettband-Meterware, dann kann man z.B. auch einen aufgerollten Saugerschlauch zusammenbinden. Und damit der Saugerschlauch nicht mehr mit seinen Rippeln an Kanten wie der Schmalseite der Sägeschiene hängen bleiben kann, habe ich über den Saugerschlauch noch PET Gewebeschlauch gezogen, gibt es für diverse Durchmesser (leider weiß ich nicht mehr, bei welchem Youtube-Kanal der Tipp gezeigt wurde).
vielen Dank für Ihren informativen Blogbeitrag zum Thema „Rechtwinklig sägen mit der Führungsschiene“. Ich bin begeistert von den präzisen Tipps und Tricks, die Sie teilen, um diese Technik zu meistern.
Als leidenschaftlicher Heimwerker habe ich mich auch schon oft mit dem Thema beschäftigt und kann aus eigener Erfahrung sagen, dass die Führungsschiene ein unverzichtbares Werkzeug ist, um exakte Schnitte zu erzielen. Besonders bei größeren Holzplatten oder -brettern ist es oft schwierig, einen geraden Schnitt von Hand zu machen.
Ich finde es sehr hilfreich, dass Sie nicht nur erklären, wie man die Führungsschiene richtig einsetzt, sondern auch welche Vorbereitungen man treffen sollte, um ein optimales Ergebnis zu erzielen. Die richtige Ausrichtung der Führungsschiene und die Verwendung von Schraubzwingen sind dabei entscheidend.
Ein weiterer Tipp, den ich gerne ergänzen würde, ist die Verwendung eines Anschlags. Mit einem Anschlag kann man den Abstand zwischen der Führungsschiene und der Kante des Werkstücks genau einstellen, um wiederholbare Ergebnisse zu erzielen.
Insgesamt finde ich Ihren Beitrag sehr gelungen und ich freue mich auf weitere Tipps und Anregungen von Ihnen. Vielen Dank für Ihre Mühe und die Zeit, die Sie in Ihren Blog investieren.
Wow, da hat sich ja jemand richtig Mühe gegeben, einen Kommentar zu schreiben um den Link zu seinem Shop für hölzerne Handy-Hüllen unterzubringen. Ich veröffentliche das ausnahmsweise mal so als „Studienobjekt“, möchte aber darauf hinweisen dass in der Regel erkennbare Backlink-Kommentare einfach nur gelöscht werden.
