Wer Holzkonstruktionen planen möchte, steht vor einer Aufgabe, die handwerkliches Geschick, statisches Verständnis und Materialkenntnisse gleichermaßen erfordert. Holz ist einer der ältesten Baustoffe der Menschheit und überzeugt bis heute durch seine Tragfähigkeit, Flexibilität und ästhetische Wirkung. Gleichzeitig stellt es hohe Anforderungen an die Planung: Falsch dimensionierte Querschnitte, ungeeignete Verbindungsmittel oder mangelnder Witterungsschutz können die Lebensdauer eines Bauwerks erheblich verkürzen.
Dieser Leitfaden richtet sich an Bauherren, Handwerker und Planende, die verstehen möchten, welche Faktoren eine Holzkonstruktion wirklich dauerhaft machen. Von der Holzartenauswahl über die Statik bis hin zu bewährten Verbindungstechniken werden alle relevanten Aspekte praxisnah und fundiert erläutert. Wer diese Grundlagen kennt, trifft bessere Entscheidungen – ob beim Hausbau, beim Carport, bei Terrassen oder bei komplexeren Überdachungen.
Holzarten und ihre Eignung für tragende Konstruktionen
Nadelhölzer: Klassiker mit hoher Tragfähigkeit
Nadelhölzer wie Fichte, Kiefer, Lärche und Douglasie dominieren den konstruktiven Holzbau. Ihre geradlinige Faserstruktur sorgt für gleichmäßige Festigkeitseigenschaften, was die statische Berechnung vereinfacht. Fichte (Picea abies) gilt als das meistverwendete Bauholz in Europa. Sie bietet ein günstiges Verhältnis von Rohdichte zu Biegefestigkeit und ist gut zu verarbeiten.
Lärche und Douglasie hingegen überzeugen mit deutlich höherer natürlicher Dauerhaftigkeit gegenüber Feuchtigkeit und Pilzbefall. Für Außenkonstruktionen, die Witterung ausgesetzt sind, sind sie daher die bevorzugte Wahl. Kiefer nimmt durch ihren hohen Harzgehalt Imprägnierungsmittel besonders gut auf und eignet sich dort, wo erhöhter Holzschutz gefordert ist.
Laubhölzer im konstruktiven Einsatz
Eiche, Robinie und Buche stehen für maximale Festigkeit und Dauerhaftigkeit. Eiche (Quercus robur) ist aufgrund ihrer hohen Rohdichte von 650–750 kg/m³ besonders druckfest und bei Feuchtigkeit erstaunlich beständig. Robinie gilt sogar als das dauerhafteste heimische Holz und wird bevorzugt für erdberührende Bauteile, Pfosten oder Außenstützen verwendet.
Buchenholz besitzt hervorragende mechanische Eigenschaften, neigt aber ohne Schutzmaßnahmen zur Rissbildung und ist wenig witterungsbeständig. Im Innenbereich oder bei industrieller Behandlung leistet sie jedoch wertvolle Dienste.
Holzwerkstoffe: Brettschichtholz und Furnierschichtholz
Brettschichtholz (BSH) revolutionierte den modernen Holzbau. Durch das Verleimen mehrerer Schichten werden Holzfehler neutralisiert, Querschnitte lassen sich größer und gleichmäßiger herstellen. BSH ermöglicht Spannweiten von über 30 Metern und ist maßgeblich für Hallen, Brücken und große Dächer verantwortlich.
Furnierschichtholz (LVL) bietet noch höhere Festigkeitswerte und findet im Ingenieurholzbau sowie in Fertigteilelementen Anwendung. Beide Werkstoffe sind genormt und werden in Festigkeitsklassen eingeteilt, was eine verlässliche statische Bemessung ermöglicht.
Statische Grundprinzipien beim Planen von Holzkonstruktionen
Lastabtrag und Tragsysteme verstehen
Jede Holzkonstruktion muss Lasten sicher in den Untergrund ableiten. Dabei unterscheidet man zwischen:
- Ständige Lasten (Eigengewicht von Konstruktion und Ausbau)
- Veränderliche Lasten (Schnee, Wind, Nutzlasten)
- Außergewöhnliche Lasten (Erdbeben, Anprall)
Der Lastpfad beschreibt den Weg, den diese Kräfte durch die Konstruktion nehmen. Eine gut geplante Holzkonstruktion leitet Lasten ohne unnötige Umlenkungen geradlinig ab. Deckenbalken übertragen ihre Last auf Unterzüge, diese auf Stützen, die schließlich auf Fundamente auflagern.
Querschnittsbemessung und Schlankheit
Die Dimensionierung von Holzbauteilen richtet sich nach den einschlägigen Normen, insbesondere der DIN EN 1995 (Eurocode 5). Maßgebliche Nachweise sind:
- Biegespannung (σm)
- Schubspannung (τ)
- Druckspannung rechtwinklig zur Faser
- Durchbiegungsnachweis (Gebrauchstauglichkeit)
Besondere Aufmerksamkeit verdient die Schlankheit von Druckstäben. Ein zu schlanker Pfosten knickt unter Drucklast aus, bevor er die Materialfestigkeit erreicht. Die Knicklänge hängt von der Lagerungsbedingung ab – eingespannte Stützen haben eine kleinere effektive Knicklänge als gelenkig gelagerte.
Feuchtegehalt und seine statischen Auswirkungen
Holz ist hygroskopisch und verändert mit wechselndem Feuchtegehalt seine Abmessungen und seine Tragfähigkeit. Der Bemessungswert der Festigkeit wird durch den Faktor kmod beeinflusst, der Lasteinwirkungsdauer und Nutzungsklasse berücksichtigt.
Konstruktives Holz sollte bei der Verarbeitung einen Feuchtegehalt von unter 20 % aufweisen. Übersteigt der Feuchtegehalt diesen Wert dauerhaft, setzt Pilzbefall ein – die gefährlichste Ursache für Versagen im Holzbau.
Verbindungstechniken: Das Herzstück dauerhafter Holzkonstruktionen
Mechanische Verbindungsmittel im Überblick
Verbindungen sind bei Holzkonstruktionen die häufigste Schwachstelle. Sie müssen Kräfte übertragen, ohne das Holz zu spalten oder auf Dauer zu lockern. Zu den wichtigsten mechanischen Verbindungsmitteln zählen:
- Holzschrauben – vielseitig, schnell ausführbar, für viele Anschlüsse geeignet
- Bolzen und Gewindestangen – für hochbeanspruchte Verbindungen mit großen Querschnitten
- Stabdübel und Passbolzen – für schiefwinklige Kraftübertragung
- Nagelbleche – im industriellen Holzrahmen- und Dachstuhlbau
Die Tragfähigkeit mechanischer Verbindungsmittel ist in Eurocode 5 geregelt. Sie hängt von Holzdichte, Einbindetiefe, Verbindungsmittelgeometrie und Kraftrichtung ab.
Zimmermannsverbindungen: Tradition mit Funktion

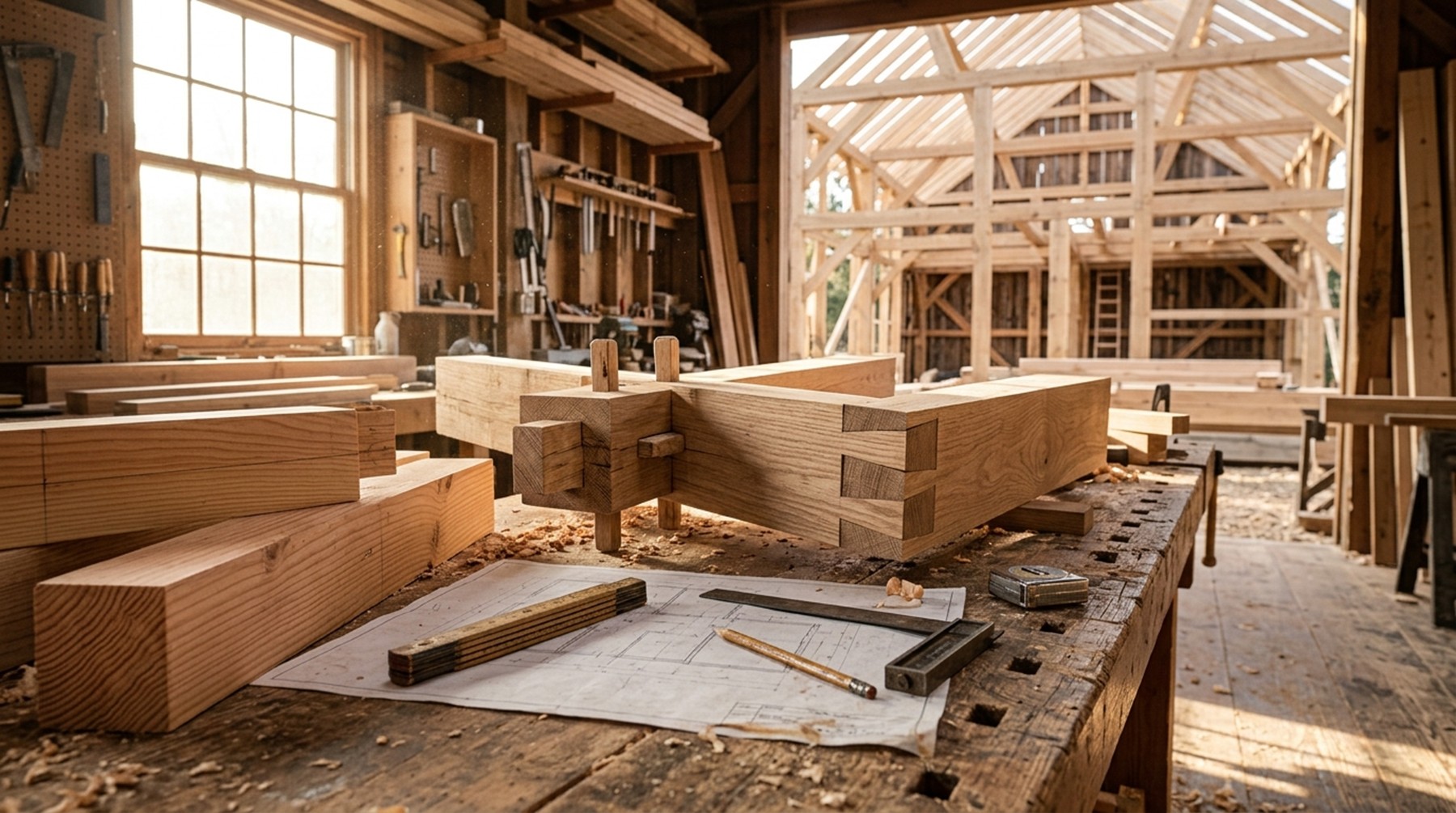

Historische Verbindungstechniken erleben im modernen Holzbau eine Renaissance. Zapfen und Schlitz, Schwalbenschwanz, Hakenblatt oder Versatz sind nicht nur ästhetisch ansprechend, sondern erlauben formschlüssige Kraftübertragung ohne Metallteile.
Ein Versatz beispielsweise überträgt Druckkräfte direkt über Holzkontakt – er eignet sich für Sparren auf dem Rähm oder Strebenstöße. Zimmerermannsverbindungen erfordern präzises Handwerk, bieten aber bei fachgerechter Ausführung höchste Langlebigkeit.
Knotenbleche und Konstruktionsverbinder
Industriell gefertigte Konstruktionsverbinder aus verzinktem Stahl oder Edelstahl haben die Zimmermannstradition in vielen Bereichen ergänzt oder ersetzt. Winkelverbinder, Balkenschuhe, Deckenbalkenanker und Queranschlüsse ermöglichen schnelle und normgerechte Verbindungen. Ein guter Anker aus der Holzbaupraxis: Verbinder sollten grundsätzlich so gewählt werden, dass sie alle vorgesehenen Löcher mit Nägeln oder Schrauben ausgefüllt bekommen – nur so entwickeln sie ihre volle Tragfähigkeit.
Wer etwa einen Wintergarten aus Holz in eine bestehende Hauswand einbindet, muss die Anschlussverbindungen besonders sorgfältig planen, da hier unterschiedliche Bewegungen von Bestandsbau und Neubau aufeinandertreffen.
Leimverbindungen und Klebetechnik
Im Bereich von Brettschichtholz und Brettsperrholz (CLT) sind Klebstoffe die tragende Verbindung schlechthin. Verwendete Klebstoffe müssen für die jeweilige Nutzungsklasse (Innen, Außen, gedünsteter Bereich) geeignet sein. Für tragende Anwendungen im Außenbereich kommen ausschließlich Klebstoffe der Prüfgruppe I nach EN 301 infrage.
Holzschutz: Voraussetzung für dauerhafte Konstruktionen
Konstruktiver Holzschutz hat Vorrang
Der wirksamste Holzschutz ist konstruktiver Natur – er verhindert, dass Feuchtigkeit dauerhaft ins Holz eindringt. Wichtige Maßnahmen umfassen:
- Ausreichende Dachüberstände zum Schutz von Stützen und Fassadenbauteilen
- Hinterlüftete Schichten, die Kondensatbildung verhindern
- Drainierte Aufstandsflächen bei erdnahen Konstruktionsteilen
- Vermeidung von Holz-Erdkontakt durch Einbau von Metallabstandhaltern
Diese Maßnahmen sind in der DIN 68800-2 geregelt und sollten bereits in der frühen Planungsphase berücksichtigt werden.
Chemischer Holzschutz: Wann er notwendig ist
Chemischer Holzschutz ist nur dann erforderlich, wenn konstruktiver Schutz nicht ausreicht. Die Gefährdungsklassen (GK 0 bis GK 5) definieren, welche Anforderungen ein Bauteil an das Schutzmittel stellt. GK 3 etwa gilt für Bauteile, die Witterung ausgesetzt und mit Feuchte beaufschlagt werden, aber keinen Erdkontakt haben – typisch für Außenstützen unter Vordach.
Wichtig: Nur geprüfte und zugelassene Holzschutzmittel nach Deutschem Institut für Bautechnik (DIBt) dürfen verwendet werden. In Innenräumen oder bei Spielgeräten gelten strengere Anforderungen hinsichtlich Emissionen und Hautverträglichkeit.
Brandschutz bei Holzkonstruktionen
Holz brennt – aber kontrollierter als viele andere Baustoffe. Im Brand bildet sich eine Holzkohleschicht, die das darunterliegende Holz isoliert und verlangsamt abbrennt. Diese Eigenschaft wird in der Norm genutzt: Der sogenannte Abbrandcharaktersatz beschreibt, wie viel Querschnitt pro Minute verloren geht (üblicherweise 0,7 mm/min für Nadelholz).
Durch entsprechende Übermaße lässt sich eine vorgeschriebene Feuerwiderstandsdauer (z. B. R30 oder R60) rein durch den Holzquerschnitt erreichen – ohne Zusatzbekleidung.
Praktische Expertenempfehlungen für die Planungsphase
Wer Holzkonstruktionen ohne Fehler planen will, profitiert von einigen grundlegenden Expertenprinzipien:
Planungstiefe von Beginn an sicherstellen: Statische Vorbemessungen sollten nicht dem Zufall überlassen werden. Selbst bei scheinbar einfachen Konstruktionen wie Carports oder Pergolen können Schnee- und Windlasten je nach Standortkategorie erheblich variieren.
Nutzungsklassen klar definieren: Vor dem ersten Schnitt muss feststehen, ob ein Bauteil überwiegend im Innenbereich (NK1), im wechselfeuchten Bereich (NK2) oder dauerhaft im Freien (NK3) eingesetzt wird. Diese Entscheidung beeinflusst Holzartwahl, Verbindungsmittel, Oberflächenschutz und Klebstoffklasse.
Formschluss vor Kraftschluss bevorzugen: Verbindungen, die Kräfte über direkten Holzkontakt übertragen, sind langfristig zuverlässiger als solche, die ausschließlich auf Reibung oder Klebung angewiesen sind. Wo immer möglich, sollten Zimmermannsprinzipien genutzt werden.
Toleranzen und Bewegung einplanen: Holz arbeitet. Quer zur Faser sind Schwindmaße von 3–5 % keine Seltenheit. Verbindungen, die keine Bewegung erlauben, reißen das Holz. Langlöcher, Gleitlager und bewusst gespielte Anschlusspunkte sind keine Fehler, sondern Ingenieurskunst.
Dokumentation und Ausführungskontrolle: Selbst die beste Planung nützt wenig, wenn in der Ausführung Verbindungsmittel fehlen, falsche Abstände eingehalten oder unzulässige Holzsorten verbaut werden. Eine Ausführungskontrolle durch eine Fachkraft ist besonders bei größeren Projekten unerlässlich.
Häufig gestellte Fragen
Welche Normen gelten beim Planen von Holzkonstruktionen in Deutschland?
Die zentrale Norm für den Entwurf und die Bemessung von Holzbauwerken ist der Eurocode 5 (DIN EN 1995-1-1) in Verbindung mit dem nationalen Anhang. Ergänzend gilt DIN 68800 für den konstruktiven und chemischen Holzschutz. Für brandsichere Konstruktionen ist DIN EN 1995-1-2 maßgebend. Bei genehmigungspflichtigen Bauvorhaben ist immer ein zugelassener Tragwerksplaner hinzuzuziehen.
Wie groß sollte der Mindestabstand von Verbindungsmitteln zum Hirnholz sein?
Der Mindestabstand von Schrauben, Nägeln und Bolzen zum Hirnholz richtet sich nach den Festlegungen im Eurocode 5. Für Bolzen gilt in Kraftrichtung ein Mindestabstand von 7d (siebenfaches des Bolzendurchmessers) zum Hirnholz. Bei Holzschrauben variieren die Angaben herstellerabhängig und sind den jeweiligen europäischen technischen Zulassungen (ETA) zu entnehmen.
Muss eine einfache Holzterrasse statisch nachgewiesen werden?
Eine statische Berechnung ist nicht bei jedem Projekt gesetzlich vorgeschrieben, aber stets empfehlenswert. Für Terrassen, die erhöht gebaut sind oder Zugang für viele Personen bieten, können Nutzlasten von 3,5 kN/m² und mehr entstehen. Bei Anbauten an Wohngebäude gelten zudem baurechtliche Anforderungen, die einen Standsicherheitsnachweis erfordern. Im Zweifelsfall sollte immer ein Fachplaner einbezogen werden.
